丰田皇冠轿车通过漫水路面后,尾灯全都熄灭
来源:本站整理  作者:佚名  2014-06-24 16:59:57

    一辆丰田皇冠3.0轿车。该车在夏天通过漫水路面后,尾灯全都熄灭,清理了尾灯线路并更换了灯泡后,尾灯仍然不亮。
    故障检修:
    (1)故障原因分析
    该车仪表板上设有尾灯故障指示灯,当尾灯中有灯泡烧坏时,尾灯故障指示灯就会亮起,以提醒驾驶人及时检修尾灯,以确保行车安全。根据故障现象和该车的尾灯实际电路原理分析,故障原因有:
    1)灯光继电器损坏而导致尾灯断电。
    2)尾灯故障传感器与发电机之间的线路断路。
    3)尾灯故障传感器有故障。
    (2)故障检修方法
    首先验证故障,将点火开关置于“ON”位置,踩制动踏板,尾部的制动灯不亮;打开转向灯开关,转向灯也不亮;将车灯开关置于小灯和前照灯位置时,尾部示廓灯和牌照灯均不亮。

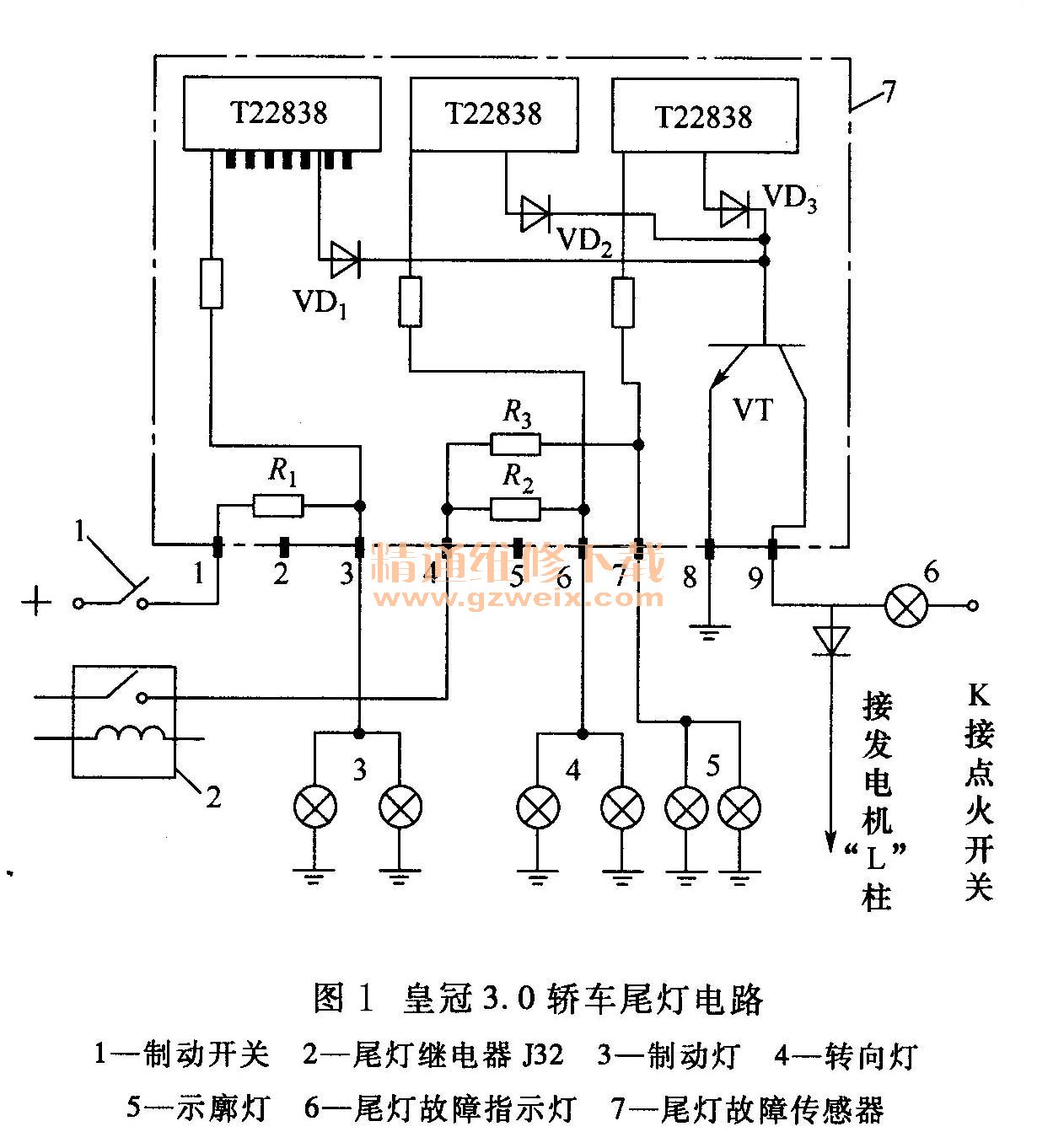

    分析该车尾灯电路(图1),很有可能就是尾灯继电器的故障。拆下发动机室中的熔断器盒,找到尾灯继电器J32,用导线短接继电器的两接线柱。接通转向灯开关和踩下制动踏板时,尾灯(后转向灯、制动灯)均亮,说明尾灯继电器确已损坏。

    (3)故障处理措施
    更换了尾灯继电器,开启尾灯时,发现仪表板上的尾灯故障指示灯亮起,这说明尾灯中有灯泡烧坏。直观检查发现是后转向灯的灯泡烧坏,更换灯泡后故障排除。
    故障分析:该车尾灯电路中设有尾灯故障传感器,由T22838集成电路及相应的外围电路组成。当尾灯中有灯泡烧坏时,尾灯故障传感器就会使尾灯故障指示灯亮起,以提醒驾驶人及时检修。本例后转向灯的灯泡烧坏后,通过电阻R2的电流变小,R2上的电压降减小后,6脚的电位就升高,通过T22838使晶体管VT基极获得高电位而导通,尾灯故障指示灯通电亮起,以指示尾灯中有灯泡烧坏。

关键词:皇冠
