丰田RAV4制动灯不亮、ABS、VSC灯点亮
来源:本站整理  作者:佚名  2014-09-10 09:27:49

    一辆行驶里程约14万km,装配 2AZ-FE发动机的2010款丰田RAV4。  客户反映:该车辆在正常行驶中,制动时仪表中ABS、VSC灯突然点亮。
    故障分析:车辆入店,确认故障现象存在,同时发现踩制动踏板时制动灯不点亮。

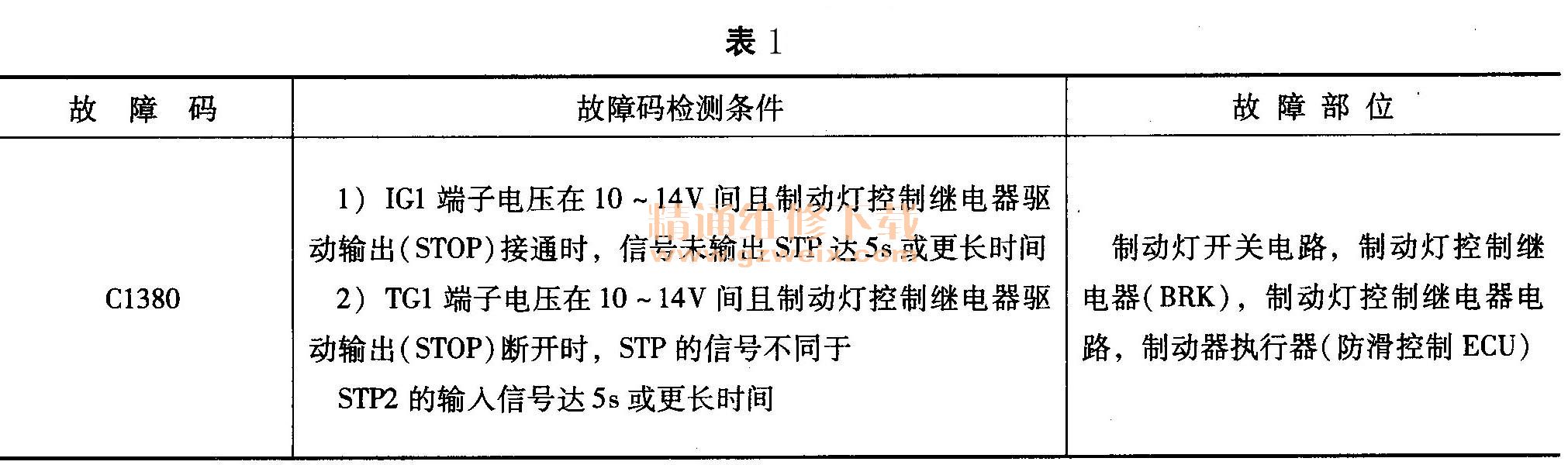

    首先读取相关故障码:CB80制动灯控制继电器故障。查看维修手册关于该故障码的描述:接收到来自防滑控制ECU的下坡辅助控制或上坡启动辅助控制操作信号时,继电器触点接通且制动灯亮起,如表1所示。

    根据检查程序解决步骤如下:
    1)检查制动灯工作情况:踩下制动踏板时制动灯不点亮。
    2)使用检测仪读取STOP Light(制动灯开关)
    踩下制动踏板时:ON
    松开制动踏板时:OFF
    测试结果为正常值。
    3)检查防滑控制ECU(端子STP)点火开关OFF,确认插接器锁止件、插接件正常。
    断开防滑控制ECU插接器,测量A67-2(STP)车身搭铁电压,制动灯开关关闭(松开制动踏板)时电压低于1. 5V,制动灯开关打开(踩下制动踏板)时电压为8~14V。测量结果在规定状态内。
    4)使用检测仪执行主动测试(制动灯继电器)。
    测试STOP LIGHT  RETEY继电器ON/OFF,观察制动灯点亮熄灭。当STOPLIGHT    RELEY继电器ON状态时,制动灯应当点亮,但此时制动灯没有点亮,与规定状态不符。故障点应该在制动灯控制继电器(BRK)。
    将杂物箱拆下,拆下制动灯控制继电器,发现该元件有锈迹,有水浸的迹象。更换该继电器,故障排除。
    故障点评:查找到了故障,不代表彻底解决了故障。继电器进水的根源,如果没有答案,我不认为故障就此排除了。

关键词:丰田RAV4 ABS VSC
