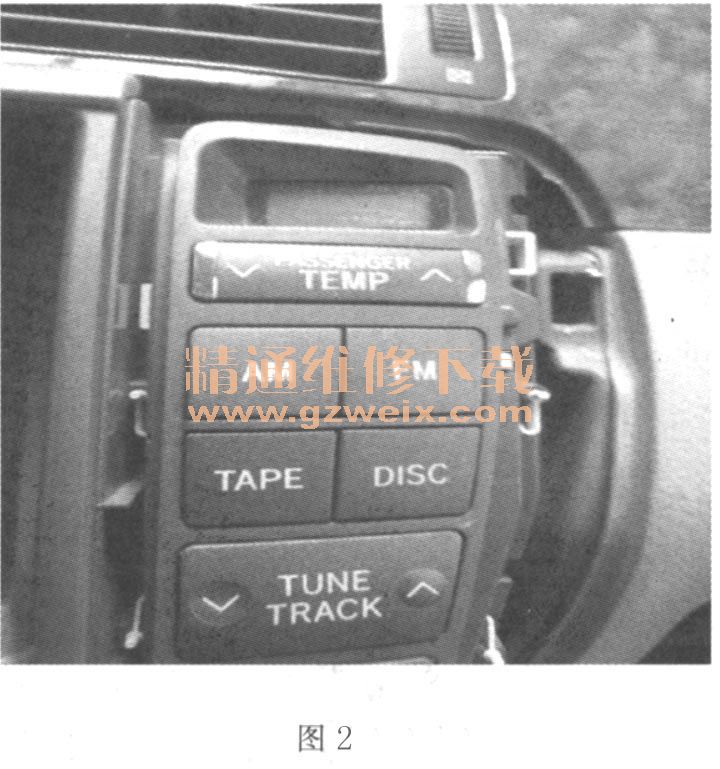

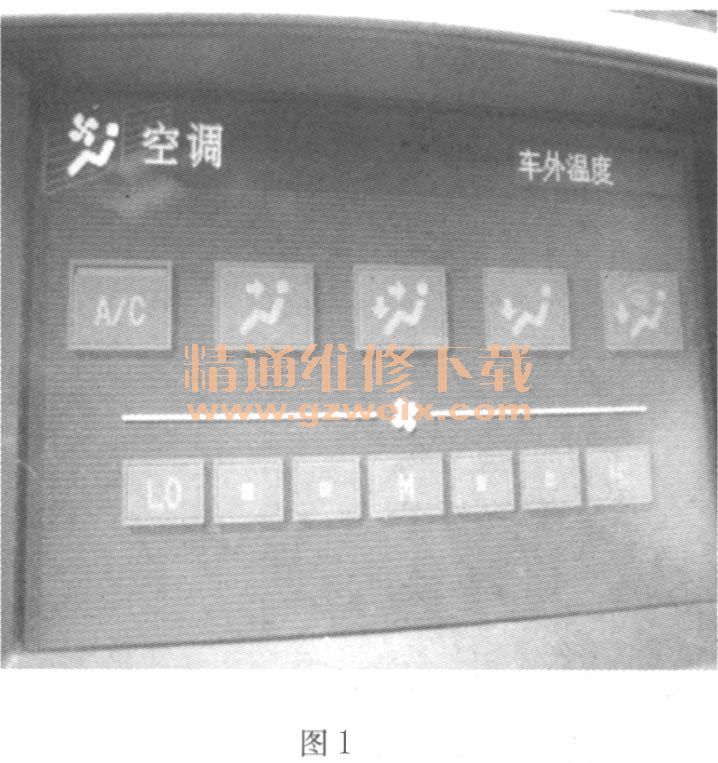

一辆行驶里程约19万km，装配3 GR-FE发动机的2006款丰田皇冠轿车。该车显示屏空调面板部分失效无法使用，温度显示及控制开关无法控制，小灯和前照灯变光功能失效，如图1和图2所示。

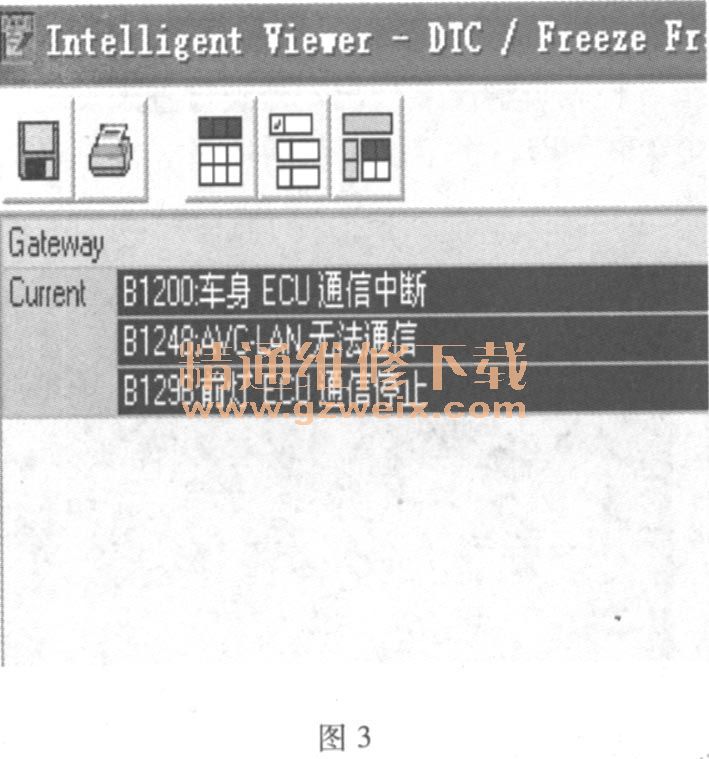

    故障分析：使用诊断仪调取车辆故障码，故障码显示B1200（车身ECU通信中断）、B1296（前照灯ECU通信停止）和B1248 （AVC-LAN无法通信）。B1248为加装导航仪后AVC-LAN通信总线未使用，将此故障码排除。查找维修资料，前照灯、小灯、空调都受网关ECU控制，B1200和B1296故障码检测条件都是网关瓦CU通信中断10s以上后出现。使用IT-II检查总线网关ECU，显示正常，如图3和图4所示。检测网关，3条电源线和1条搭铁线连接良好，初步判断网关ECU内部故障。



    故障解决：更换网关ECU，故障排除。

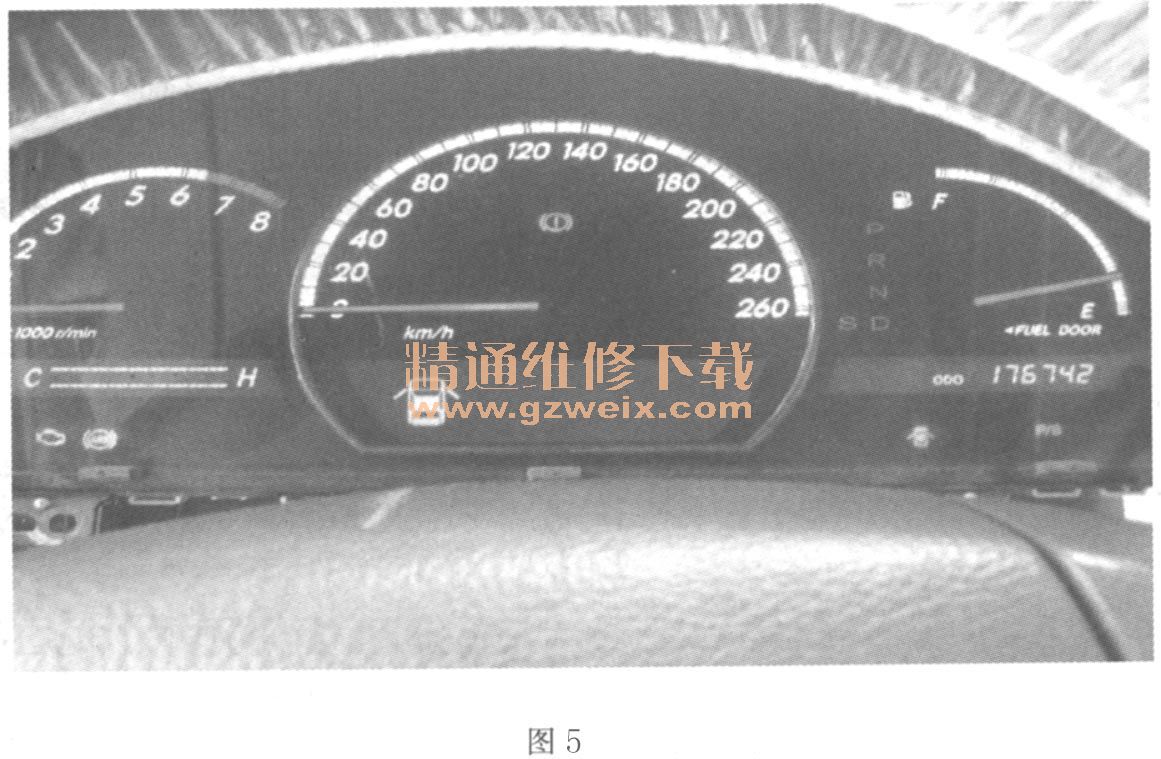

    故障启示：此类故障高发期在夏季各兄弟店在遇到此类故障时可参考此案例。图5所示是一例网关故障，仪表显示不正常。

    故障点评：虽然我还未遇到这方面的问题，但我相信从工作原理方面来说，这种故障理论上是会发生的，从这方面来说，该故障让我们多了一份参考依据。
