一辆丰田花冠（Corolla）轿车。该车打开汽车前照灯时，远光灯能亮，但使用变光开关变换前照灯远近光时，没有近光。
    故障检修：
    （1）故障原因分析

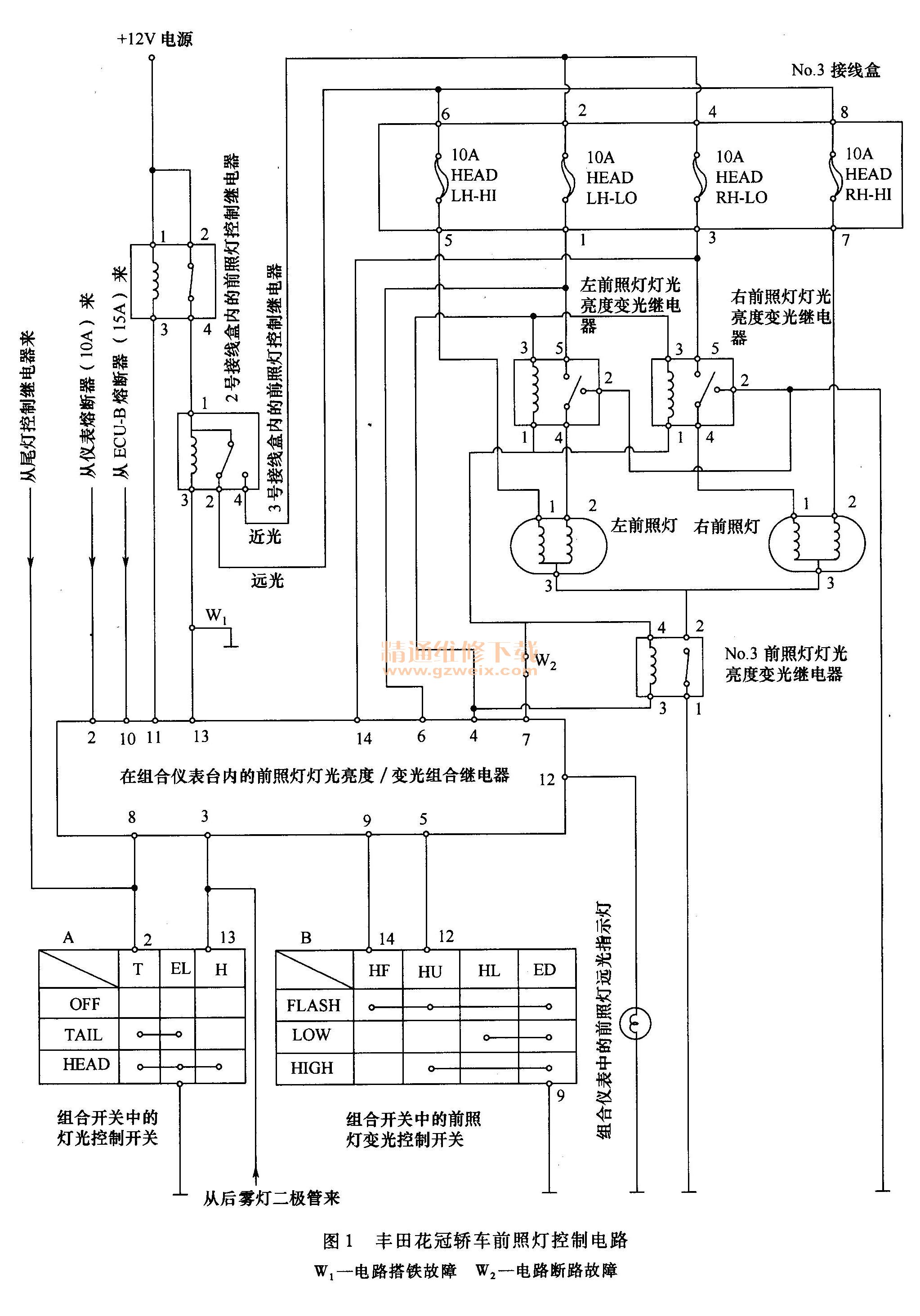

    丰田花冠轿车前照灯控制系统电路如图1所示，该车的灯光控制开关是与转向灯开关组成一体的组合开关，为分析故障原因，首先进行故障症状确认：

    将组合开关中的灯光控制开关转到TAIL（小灯、尾灯）位置时，左右前照灯都不亮，灯光控制开关转到 HEAD（前照灯）位置时，左右前照灯均亮。
    将灯光控制开关反复向上拨至FLASH（超车灯）位置时，前照灯光束没有变化，总是在远光光束状态，且仪表板上的远光指示灯亮。
    将灯光控制开关向下拨至HIGH（远光）位置时，前照灯光束也无变化，仍为远光光束，且仪表板上的远光指示灯亮。
    将灯光控制开关向前推（右转向）时，前后右转向灯、右转向指示灯均不断闪烁，而将灯光控制开关向后拉（左转向）时，前后左转向灯、左转向指示灯均不断闪烁。
    通过上述四项检验，前照灯变光控制有故障，而转向灯控制正常。前照灯能亮，说明前照灯电源电路、前照灯控制继电器均正常，前照灯有远光，位于发动机室的3号接线盒中的两个熔断器HEAD （LH-HI） 10A和HEAD （RH-HI） 10A也是好的。通过灯光控制开关不能控制前照灯远、近光的转换（总是远光）的可能故障原因有：
    1）灯光控制组合外关中的变光开关部分有故障。
    2）变光控制继电器及控制线路有故障。
    3）安装在仪表板内的前照灯灯光亮度／变光组合继电器及连接导线有故障。
    4）左、右前照灯的灯光亮度控制继电器及控制电路有故障。
    （2）故障检修方法

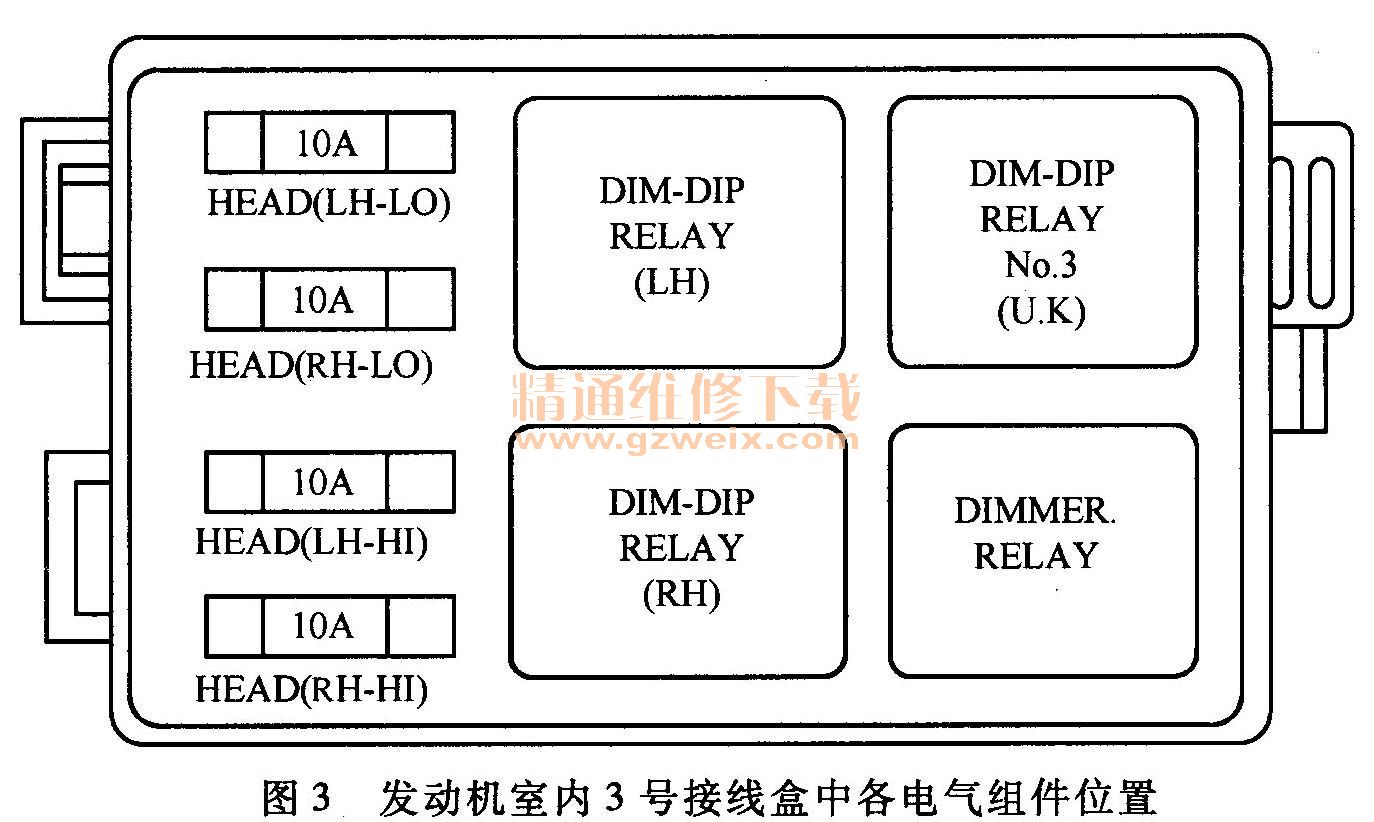

    1）检查熔断器处的电压。接通点火开关后，将组合开关中的灯光控制开关转到TALL位置，用试灯分别检查位于发动机室内的3号接线盒中的4个熔断器处的电源供电情况。检查结果为： HEAD （LH-HI） 10A、HEAD （RH-HI） 10A两熔断器处有12V电源电压，而HEAD （LH-LO） 10A、HEAD （RH-LO） 10A两熔断器处无12V电源电压。发动机室内的2号、3号接线盒中的组件布置如图2、图3所示。



    2）检查前照灯变光控制继电器的性能。从3号接线盒中取出前照灯变光控制继电器，用万用表的电阻档检查继电器导通情况。当1、3两端子间不通电时，1、4两端子间导通，1、2两端子间不导通；当在1、3两端子间加上12V电压时，继电器内发出“咔嗒”的触点开闭声响，并且1、2两端子间导通，1、4两端子间不导通，说明前照灯变光控制继电器工作正常。前照灯变光控制继电器的插接器端子排列如图4所示。

    3）检查前照灯变光控制继电器的控制信号。将一试灯的两个端子分别插入前照灯变光控制继电器插座的1号与3号端子，并将灯光控制开关转到TAIL位置，试灯亮；再将灯光控制开关转到HEAD位置，试灯仍然亮。操纵前照灯变光开关进行前照灯近光／远光变换时，试灯一直亮。这一检查结果说明前照灯变光控制继电器的控制电路短路或者是位于仪表板内的前照灯灯光亮度控制继电器有故障，或者组合开关中的变光控制开关有故障。
    4）检查前照灯电源电路。从3号接线盒中拔出前照灯变光控制继电器，并用一根导线跨接继电器插座中的1、4两端子，再从3号接线盒中拔出No. 3前照灯灯光亮度变光继电器，用导线跨接1、2号端子（端子排列见图5）。打开点火开关，把灯光控制开关转到TAIL位置时，前照灯不亮。

    从3号接线盒中拔出左、右前照灯灯光亮度变光继电器，并用导线分别跨接两个继电器插座中的4、5号端子，端子排列如图6所示。打开点火开后，将灯光控制开关转到TAIL位置，前照灯中的近光灯亮，再将灯光控制开关转到HEAD位置时，前照灯中的近光灯也亮。

    上述检查结果说明前照灯的供电电路是正常的，故障在各个前照灯控制继电器的控制电路。
