一辆行驶里程超23万km的上海大众桑塔纳轿车。该车电喇叭不响,检查为电喇叭电源线上的熔断器S16熔断,更换此熔断器后,电喇叭恢复正常。但隔不了几天,电喇叭又不响了,且又是S16熔断。
故障检修:
(1)故障原因分析

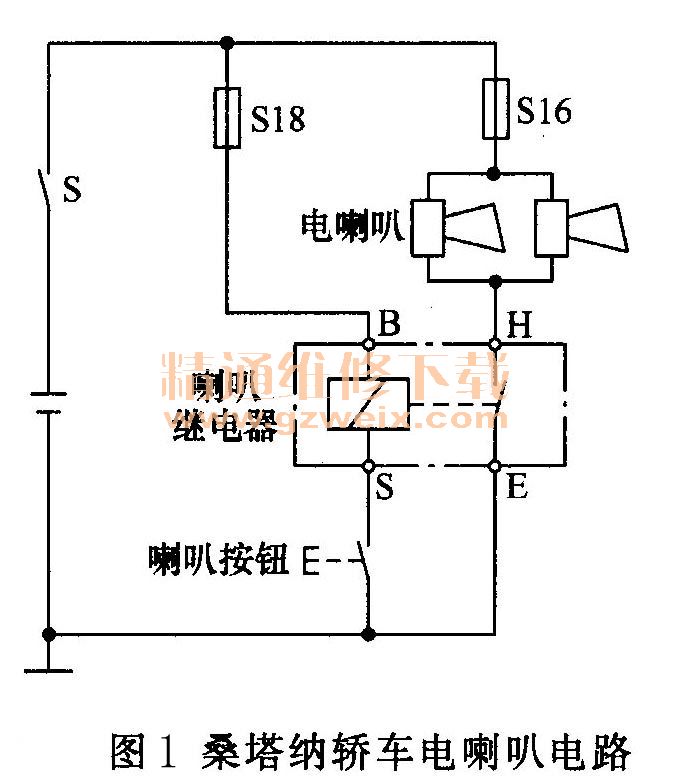

桑塔纳轿车的电喇叭电路如图1所示,电喇叭不响是由于电喇叭熔断器S16熔断所引起的,可能的故障原因有:
1)电喇叭内部有漏电,导致电喇叭工作时的电流过大而使S16熔断。
2)电喇叭线路有搭铁之处。
(2)故障检修方法
检修故障前,询问车主得知,在S16烧坏以前电喇叭能响,因此间歇性短路的可能性最大,短路的地方应该是熔断器S16的输出线至喇叭继电器的搭铁线之间的线路。
1)检查中央接线盒内线路。拔下熔断器S16,用一只12V的试灯一端连接蓄电池正极,另一端连接熔断器盒的输出端,然后用手来回拨动接线盒内的线束,试灯不亮,说明接线盒内的线路无搭铁故障。
2)检查接线盒与电喇叭之间的线路。从电喇叭的安装位置(散热器支架)处开始,顺着线路检查,发现在电喇叭线路上又接出了一根导线,顺着导线查寻到发动机室右后部,发现连接着一只较大的电喇叭。按下电喇叭按钮时,该电喇叭不响,仔细检查该电喇叭的连接导线,发现导线的部分胶皮已经脱落,铜线裸露,摆动一下导线,导线裸露部分可以与车身金属接触,这就是导致S16熔断的原因所在。
(3)故障处理措施
将加装的电喇叭及导线拆除,不再出现S16熔断的现象,电喇叭工作正常,故障排除。
故障分析:由于是间歇性线路搭铁故障,在熔断器S16第一次熔断时,忽视了电喇叭线路的搭铁故障检修,从而导致了S16多次被烧坏。
原车电喇叭的音量如果过小,只能通过调节电喇叭音量,恢复其正常的音量,或者更换新的电喇叭,加装一个大电喇叭的做法是绝对不可取的。因为加装音量大的电喇叭不符合机动车辆使用的相关规定,并且还会因加大了电喇叭电路的工作电流而容易引起喇叭继电器、电喇叭熔断器等电器元件及线路的故障。
