丰田花冠更换起动机后无法正常启动
来源:本站整理  作者:佚名  2019-08-27 09:05:59

 故障现象描述:

该车无法正常启动,防盗指示灯插入点火钥匙时闪烁(正常应该是拔下钥匙后防盗指示灯闪烁),仪表上不显示发动机故障灯,电脑无法连接,车辆信息无法读取。
分析过程以及结果:

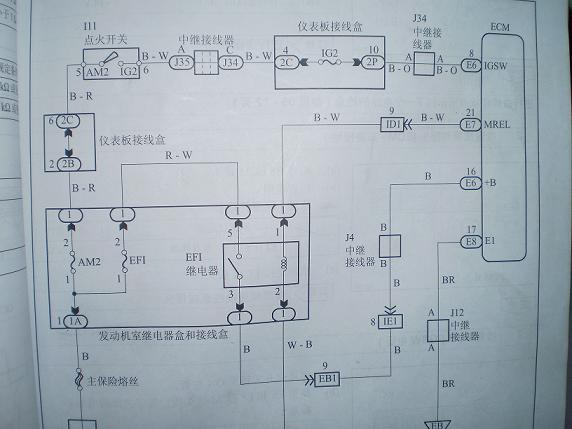

根据所出现的故障现象初步诊断为该车的防盗系统有故障,查看维修手册,根据维修手册的提示一步步的进行排查,不着火(不能起动)而且仪表不显示发动机故障灯,故障可能发生的部位是ECM电源电路。当点火开关扭至ON位置时,蓄电池电压施加给ECM的端子IGSW.  ECM“MREL”输出信号使电流流向线圈,从而关闭EFI继电器的触点并将电力输送给ECM的端子+B。
第一步 检查ECM(+B电压)
(a)将点火开关扭至ON位置
(b)测量E6和E8 ECM接头 规定端子之间的电压  +B(E6-16)—E1(E8-17)规定值为9—14V 测量结果为无电压
第二步 检查线束和接头(ECM—车身接地)
(a)断开E8 ECM接头
(b)检查电阻  E1(E8-17)与车身接地 规定条件小于1欧   测量结果符合规定条件小于1欧
第三步 检查ECM(IGSW电压)
(a)将点火开关扭至ON位置
(b)测量E6和E8 ECM接头 规定端子之间的电压 测量结果为正常 IGSW(E6-16)—E1(E8-17)   规定条件为9—14V
第四步 检查ECM(MREL电压)
(a)将点火开关扭至ON位置
(b)测量E7和E8 ECM接头 规定端子之间的电压 测量结果为异常 MREL(E7-21)—(E8-17)  规定条件为9—14V
如果ECM(MREL电压)没有的话,说明电脑有问题,有进的电压无出的电压,更换ECM故障消除。


解决步骤:
1、根据出现的故障进行分析和判断,初步认清方向
2、借助维修资料进行维修
3、确定故障根源解除故障

维修启示:该车出现的故障比较偶然,更换起动机后无法正常启动,虽然当时断开电瓶线负极,但是意外还是出现,为此咨询过其他兄弟店,建议04年、05年的老花冠更换起动机时最好不要拆电瓶线,将起动机的线用胶带缠好,避免再出现类似的问题。
