一辆行驶里程超22万km，装配1 GR-FE发动机的2002款丰田普拉多。客户反映:该车辆行驶中AC灯随时闪烁，闪烁后空调不制冷。熄火后或等待一会儿再次开启空调，空调又可正常运转。
    故障分析：根据客户反映的情况试车，的确如此AC灯闪烁时空调不制冷。把空调关闭，再次开启后又正常制冷。
    AC灯闪烁的故障原因：1）水温高；2）无压缩机锁止离合器信号；3）压缩机转速与发动机转速相差较大。
    连接IT- II空调温度始终在87～93℃，连接示波器，检测锁止离合器波形，正常。观察发动机数据流，当电磁离合器分离时，ACMAG CLUTCH-还是显示ON，2s后AC MAGCLUTCH显示OFF，AC灯闪烁。由此分析，电磁离合器供电有问题，把空调关闭，再次开启，给电磁离合器供电的动作部件只有MGCLT  RELYAY。用替换的方法把继电器换掉，此故障再没出现，拆开继电器，触点已经烧蚀。
    故障解决：更换电磁离合器继电器（MG CLT RE-LAY），故障排除。
    故障启示：了解系统工作原理，能更快地找出问题。

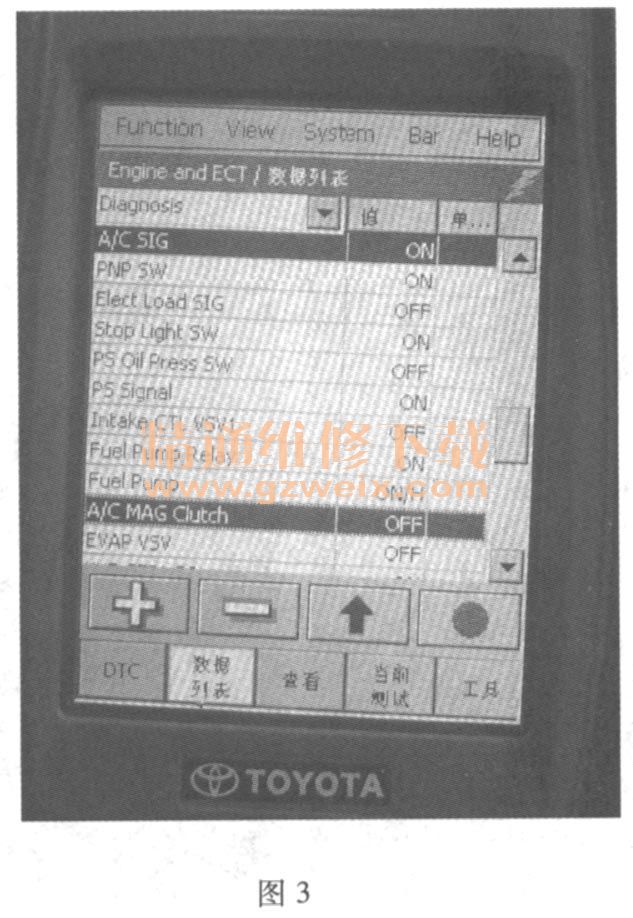

    怠速时空调锁止传感器波形如图1所示，电磁离合器继电器如图2所示，数据列表如图3所示。





    故障点评：故障不是很复杂，但要确认该故障，还是需要下一番功夫，例如，针对压缩机转速信号的检查，就需要使用示波器进行确认。如本文中的压缩机波形图片，也只有针对这些部分进行了检查，才能确认压缩机本身良好。从这点来看，整个检查步骤都没有问题。
