一辆行驶里程约4.3万km,配置1.8L发动机CVT变速器的2012款丰田逸致轿车。
客户反映:该车自从上次保养完后,停车发动机怠速时,有时感觉到车辆会有点抖动感,要求检查处理。
故障诊断:技师连接IT2,启动发动机,经过多次测试,发现EngineSpeed有时会在642~764r/min之间波动,Calculate Load、Vehicle Load、MAF等数据也随之快速波动(如图1所示),发动机出现抖动,此时进入主动测试功能,进行断缸测试,发动机出现熄火现象。查看数据流过程发现Cylinder #2 Misfire Count和Cylinder #3 Misfire Count,均有时会出现1~21次的缺火现象。由以上相关数据流可以得出,发动机抖动的原因为个别汽缸工作不良缺火,导玫发动机功率下降,平衡失准,造成发动机抖动或熄火故障。结合维修手册分析可能故障原因为:①发动机线束断路或短路;②连接器针脚接触不良;③真空软管连接不良,导致真空泄漏;④点火系统故障;⑤喷油器总成故障,导致燃油雾化不良或喷油脉宽失准;⑥燃油压力失衡;⑦燃油管路;⑧燃油泵总成不良,导致油压失衡;⑨质量空气流量传感器数据监测失真;⑩发动机冷却液温度传感器监测失准;11压缩压力不足或不均;12气门正时错误;13 PCV阀和软管泄漏;14 pcV软管连接;15进气系统;16ECM。
相关资料:2011-2013年丰田逸致原厂维修手册(全套)

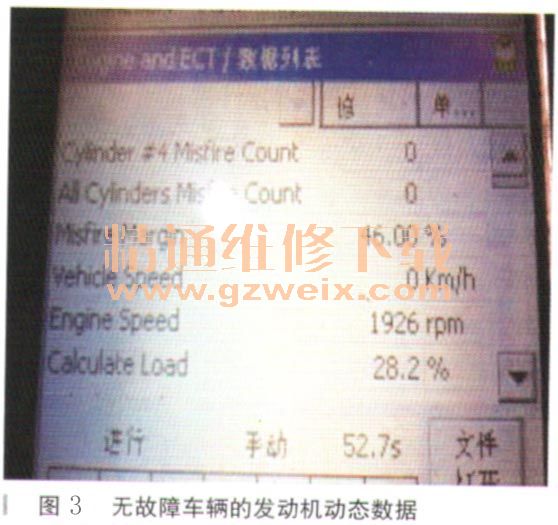

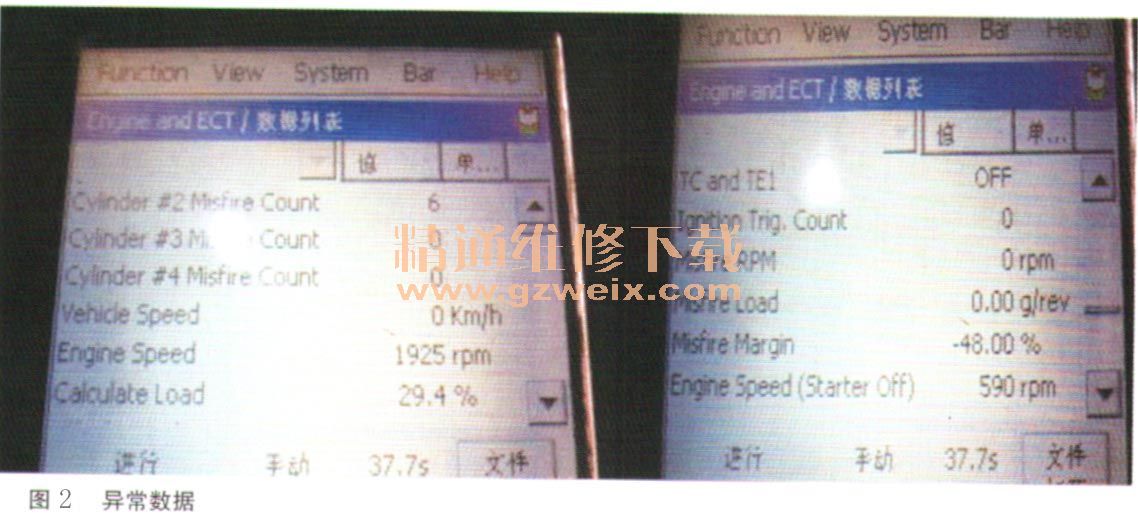

连接IT2诊断仪检查发动机控制系统,无故障码;检查PCV软管连接,各软管连接正确且_无损坏;利用诊断仪IT2,将车辆转入检查模式,启动发动机加大油门,使发动机转速在2000r/min左右运转,读取数据列表:当Engine Speed为1925r/min时,Cylinder #2 Misfire Count为6,Misfire Load为-48.00%(如图2所示)。将IT2诊断仪连接至店内的试驾车上,同上述步骤中的方法,读取数据列表相关数据如下:当Engine Speed为1926r/min时,Cylinder #2(#1/#3/#4)Misfire Count为0,Misfire Load为46.00%(如图3所示,缺火范围在30%以土被视为正常)。根据以上检查的数据流,并参考维修手朋一说明,检查火花塞外观,无损伤,测量火花塞内电阻常温卜为3.2kΩ ;测量一新火花塞电阴同样约为3.2k Ω,说明火花塞无异常;将2号缸的火花塞同4号缸的火花塞对调,发现2号缸缺火数据一直为0,而4号缸出现了缺火。再次拆下火花塞检查,发现其火花塞接地端好像有点轻微变形。
故障排除:更换两火花塞,查看数据列表,测试各种工况下,各缸缺火数均为0。怠速时,发动机平稳,无任何抖动感(相关数据流如图4所示),故障排除。)
故障总结:事后询问之前作业技师得知,上次对此车进行油路和进气免拆清洗时,由于操作不当出现了淹缸无法启动故障,所以拆火花塞进行清理。由以上可以得出结论,技师在安装火花塞过程当中,由于此发动机的火花塞的套管较长,而且边上的雨刮集水板限制了作业空间,技师将火花塞直接扔入套管中,使得火花塞接地电极与缸盖发生撞击,导致变形,造成点火性能下降,最后引起此故障。由以上故障告诫我们在作业维修过程中,规范作业的重要性;对于故障诊断,我们应该做到知其然,断其因,达到标本兼治之功效。
关于缺火的几点说明:在发动机缺火时,高浓度碳氢化合物(HC)进入废气,极高的碳氢化合物浓度会造成排放废气浓度的增大。极高的碳氢化合物浓度还会引起三元催化转化器温度增高,这会损坏三元催化转化器。为防止排放增加和减少热损坏,ECM会监视缺火率。在三元催化转化器温度达到热降解点时,ECM会使MIL亮起。ECM使用凸轮轴位置传感器和曲轴位置臻感器监测缺火情况。凸轮轴位置传感器用于识别缺火的汽缸,而曲轴位置传感器则用于测量曲轴转速的变化。曲轴转速偏差超过预定的阈值时,计算缺火次数。如果缺火超过阈值,并引起排放控制系统性能恶化,ECM将使MIL亮起,并设定DTC。
