丰田凯美瑞轿车发动机熄火后时钟常亮
来源:本站收集  作者:佚名  2015-05-26 08:27:17

    一辆行驶里程约9万km的丰田六代凯美瑞2.0G轿车。车主反映:该车发动机熄火后,点火开关处于OFF位时,仪表盘上的时钟常亮。

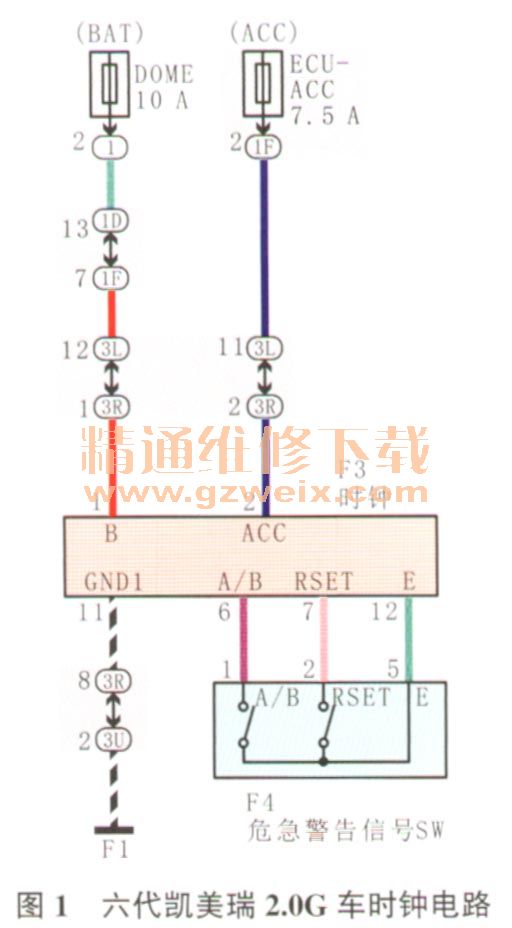

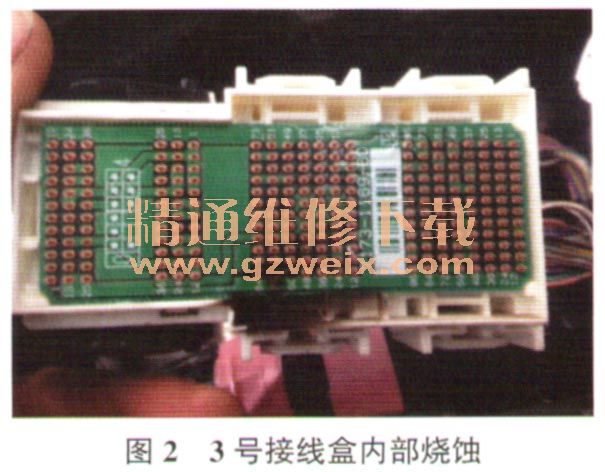

    故障诊断:接车后,将点火开关置于ON位,时钟显示正常;将点火开关置于OFF位,时钟依然常亮。根据故障现象分析,造成该故障的可能原因如下:点火开关故障、时钟总成故障、相关线路故障等。将点火开关置于OFF位,试着打开收音机,发现无法打开;用钥匙遥控锁车,车门正常闭锁,车辆能够进入防盗模式;上述检查说明点火开关及其相关线路是正常的。试着将该车的时钟总成与同型号正常车的时钟总成对调,该车故障依旧。查阅该车时钟电路(图1)得知,时钟(F3)有2根电源线,其中红色电源线为常电,保证时钟的记忆,不丢失时钟数据,蓝色电源线是点火开关处于ACC位时给时钟供电,分别检查相关熔丝,均正常;当点火开关处于ACC位时,测量时钟的端子2的电压,为12.2 V,当点火开关处于OFF位,端子2上的电压为12.2 V,正常应为0V。拔下7.5 A熔丝ECU-ACC,时钟依然常亮;继续拔下10 A熔丝DOME,发现时钟熄灭。分析图1得知,时钟的电源线都经过3号接线盒。3号接线盒在仪表台内部,拆下仪表台检查3号接线盒,发现3号接线盒内部已经烧蚀(图2)。

    相关资料:2011-2013年丰田凯美瑞原厂维修手册(全套)



    故障排除:更换3号接线盒后试车,故障排除。
