丰田卡罗拉轿车油表不准
来源:汽车与驾驶维修  作者:佚名  2016-03-13 18:04:57

    一辆行驶里程约14万km,车型为ZRE152L 的2009年产丰田卡罗拉轿车。用户反映:该车油表不准。
    检查分析:维修人员检查发现油表指针指在最低位置,而据用户反映此时油箱是满的。维修人员检测发动机控制单元,无故障码。将蓄电池负极导线断开一段时间后,重新连接,故障依旧。
    观察发现此车加装过防盗器,怀疑故障与加装作业有关。可是检查加装部分,并未发现任何线路被破坏的痕迹。怀疑燃油油位传感器(浮子)有问题,于是拆卸燃油油位传感器(浮子)测量其电阻值,满位为13.5~16.5Ω,空位为405.5~414.5Ω,在均在正常范围内。
    查看维修手册,发现可以用故障诊断仪IT2来做油表的主动测试。但是IT2无法读取此车型,最后只有拆卸仪表板进行替换试验。试验的结果是仪表工作正常,所以问题指向了线路。

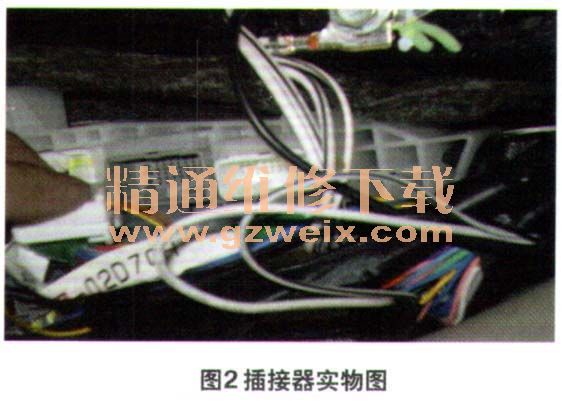

    查看线路图,该车燃油油位传感器线路较为简单。浮子的信号通过一个插接器EL2(图1)直接传给仪表内的集成电路。分析认为,问题有可能就出在此插接器上。找到插接器的位置,察看发现EL2位置上并无插头。仔细观察,发现其下面的插接器似乎有些不对劲。拆下查看,插座颜色为灰色,插头颜色为白色(图2),并且插脚也不相吻合,可以断定此插头插错。观察此插头,与EL 2插座相吻合。



    故障排除:将白色插头插进EL2插座,打开点火开关,油表指示正常,故障排除。
    回顾总结:开始看到此车时,只有油表显示不准确,并无其他不良显示,其他功能也都工作正常,所以就没有往插接器上考虑。感觉如果是插错插头,应该不仅一项功能工作不正常,应该是多项的。查找到此插接器时发现,EL2插接器上只有从出来燃油油位传感器(浮子)的2根线。所以,在以后的工作中应当依照维修手册和电路图的指导来查找问题,会节约很多时间,少走很多弯路。
