一辆行驶里程约19万km、车型为ACV40L，搭载2AZ发动机的2008年广汽丰田凯美瑞轿车。用户反映：该车用遥控器无法控制门锁。
    检查分析：维修人员试车发现，按遥控器开锁／闭锁按钮时，遥控器上的指示灯能够闪烁，但车门锁没反应。用另一个遥控器试，情况也是一样。
    检测车身控制单元，发现故障码B1242—门锁控制信号接收器故障。测量该接收器的电源电压，发现为0V，但很快又变为11.6 V，说明线路中有接触不良的地方。根据凯美瑞电路图，该电源线经过了E01连接器到3号接线盒。

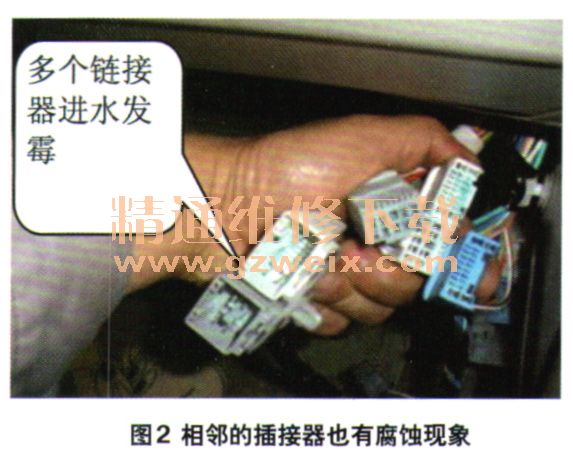

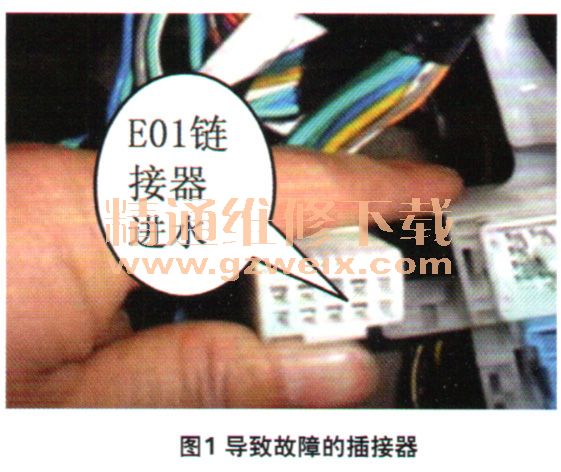

    断开插接器E01，发现其内部有进水的迹象。用手指晃动E01内的插针，发现5号脚因腐蚀严重变得非常脆弱，晃了几下便断了（图1）。断开靠近E01的插接器E02、HE1、HE2和OA1发现都有进水的痕迹（图2）。根据这种情况分析认为，这应该是在玻璃贴膜时所埋下的隐患，直到现在问题才显露出来。



    故随排除：修复受损线路，故障排除。

相关资料：2015年丰田凯美瑞原厂维修手册（含混合动力维修手册）
