丰田卡罗拉维修后怠速转速偏高故障检修
来源:汽车维修  作者:佚名  2018-05-15 07:30:54

    一辆行驶里程约12万km的丰田卡罗拉轿车。该车在清洗节气门后,出现发动机的怠速转速2000r/min,通过试车,行驶10km后,无下降趋势。

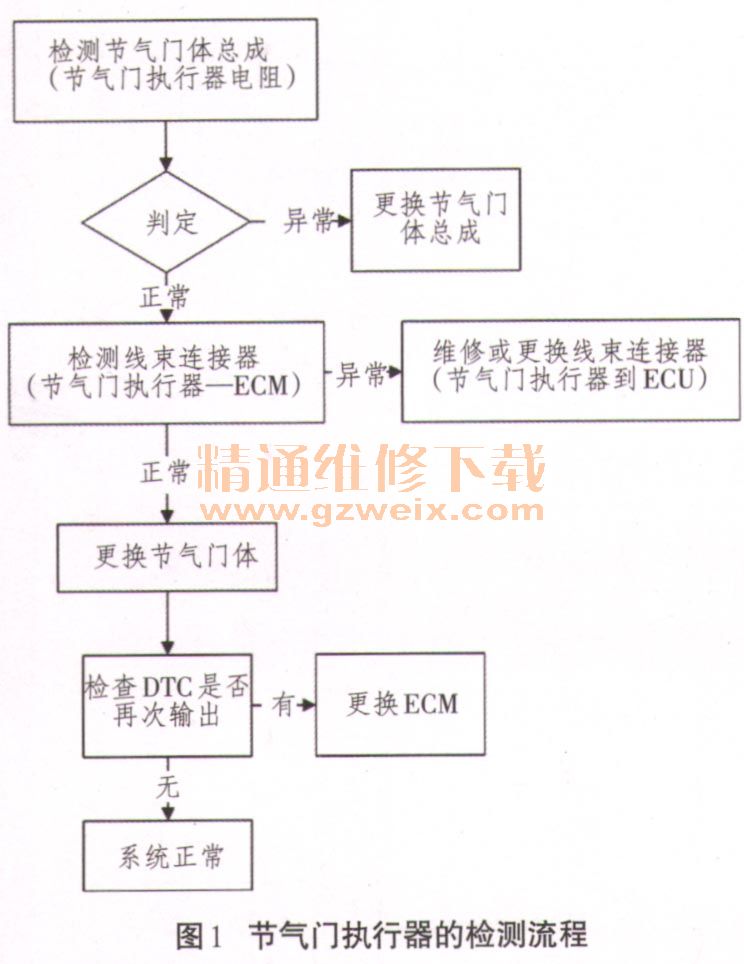

    故障现象分析:观察仪表盘,发动机故障灯未亮起,初步判断为传感器或者执行器故障。并确定诊断思路,如图1和图2所示,分别对节气门体执行器和传感器进行检测。



    经过检测,系统无故障码,且各线束连接均正常,判断为机械故障引起的怠速高故障。丰田卡罗拉轿车采用的是1ZR发动机,此发动机通过ECM操作节气门执行器,节气门执行器通过齿轮来打开或关闭节气门。安装在节气门体总成上的节气门位置传感器,用来检测节气门开度。首先读取发动机的数据流数据流显示为发动机非怠速工况,数据流Throttle Idle Position显示为OFF,即发动机非怠速工况。正常怠速时,节气门开度为8~20%,通过数据流分析,节气门开度为29%,显然该故障是由节气门的开度失准引起的。由于车辆故障是在清洗节气门后出现的,经确认,维修人员在清洗节气门时,直接强行触动节气门的翻板,造成步进电机的控制角度和节气门位置传感器检测的角度不一致。更换新的节气门体后故障消失。

    维修总结:1ZR发动机采用的电子节气门内有1个节气门执行器,受ECU的控制,并且用齿轮开启或关闭节气门,ECM根据这些信号计算节气门开度,并控制节气门执行器来适应驾驶情况。这些信号还会用在空燃比校正、供电增加校正和燃油切断控制等计算。在清洗节气门时,应该打开连接线束,打开点火开关,通过控制油门踏板打开和关闭节气门,但是维修人员在清洗节气门时强行的触动节气门的翻板,造成节气门体总成损坏。

相关资料:2014-2015年丰田卡罗拉原厂维修手册(含电路图及雷凌手册)
