丰田卡罗拉混合动力轿车起步行驶发闯
来源:本站整理  作者:佚名  2019-08-25 09:06:52

     故障现象:该车起步行驶发闯,无法行驶。混合动力监视系统报警,仪表盘打滑指示灯闪烁,VSC OFF指示灯亮。

    检测诊断:维修技师接车后,对故障现象进行验证。挂前进挡,行驶闯动,挂倒挡时,闯动加剧。向前行驶200m后,打滑指示灯闪烁,VSCOFF指示灯点亮,混合动力监视系统报警。连接诊断仪,读取故障码,有3个故障码,分别为:P3190、P0A0F、C1310;经查询维修手册,其故障分别为发动机功率不良、发动机起动失败、HV系统故障。

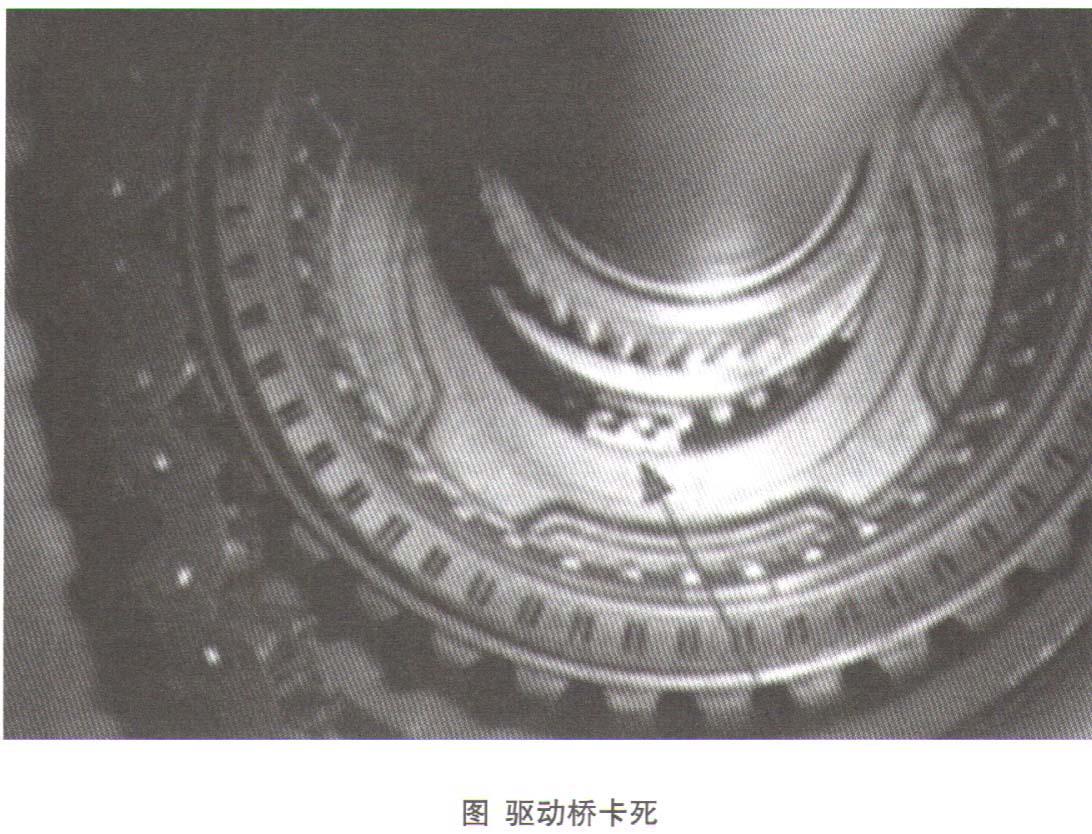

    首先检查发动机,发现火花塞锈蚀,更换新的火花塞,重新起动,故障依旧,说明故障原因不在点火系统。起动混合动力检查模式,发现发动机根本没有转,但是有听见电流的声音,而且MG1、MG2以及发动机转速几乎无转速差,所以判断问题应该在驱动桥。拆下驱动桥,发现驱动桥中有大量金属磨屑,并且没有机油,内部行星齿轮结构已卡死,如图所示。
    故障排除:更换驱动桥,加注机油。重新起动车辆,对车辆进行路试,没有再发生之前的故障状况,至此故障彻底排除。
