一辆2011年产丰田卡罗拉轿车,出现发动机启动运转一会后立刻熄火,并且在偶尔能正常启动(不熄火)的情况下出现了严重的怠速不稳及爆震现象,本文对其产生的相关故障进行分析排除。
1故障现象确认
笔者尝试冷车启动发动机,发现丰田卡罗拉1ZR发动机在启动的过程中出现了如下故障现象:启动机能够正常工作,发动机在启动过程中有运转的迹象,连续多次点火后,发动机偶尔能够正常怠速运转,但是在运转后会出现怠速抖动并且伴随着轻微的爆震现象。
2故障分析及排除过程
笔者尝试用诊断仪读取该车故障码,发现有如下故障码:P0010—凸轮轴位置“A”执行器电路(组1);P0102—质量空气流量电路低;P0343—
凸轮轴位置传感器“A”电路高输入(图1)。
根据以往维修经验,
凸轮轴位置传感器以及空气流量计出现故障都会出现
启动困难的相关故障现象,根据诊断仪读出的故障码,先对
凸轮轴位置传感器进行相关检查。查阅维修手册可以知道,丰田卡罗拉1ZR发动机总共2个
凸轮轴位置传感器,一个进气凸轮轴的,另一个是排气凸轮轴的。先对传感器进行检查,
凸轮轴位置传感器总共3根线,1号端子为VVT+(信号线),2号端子VVT-(信号线),3号端子VC (5V参考电源)。
用万用表直流电压挡测量VC电源对搭铁电压为5V,正常。接下来把万用表转到电阻挡测量VVT-对搭铁电阻,显示为无穷大,初步怀疑是
凸轮轴位置传感器2号搭铁端子断路。拔下喷油器插接器后,用测试针从后面贯穿1、2号端子并用试灯连接VVT+以及VVT-。启动发动机,发现随着发动机运转,并没有出现频闪现象(正常情况应该有),说明
凸轮轴位置传感器信号未能传到ECM(发动机控制单元)。
沿着2号端子寻找相关线束,发现在ECM的A51插接器中出现了断路现象,处理后启动发动机。用诊断仪读取故障码,发现凸轮轴传感器相关的故障码已经消失,证明与凸轮轴传感器相关故障已经排除完毕。
接下来只剩下空气流量计电压低这个故障码,连续启动发动机偶尔能运转,且伴随着怠速抖动和爆震。查询空气流量计及其相关线路,按照从简到繁的原则,用试灯先查找空气流量计相关的熔丝,EFI MAIN FUS〔以及EFI NO.2 FUSE熔丝在点火开关转到ON挡时均有电。怀疑是空气流量计自身有问题,于是从另外一台实训车拆出空气流量计,用置换法将旧件换了。启动测试,故障依旧。用解码器读取相关故障码,发现出现了新的故障码,空气流量计电压信号高。此时,维修出现了疑惑。难道2个空气流量计都出现了问题?重新读取原车空气流量计的故障码及

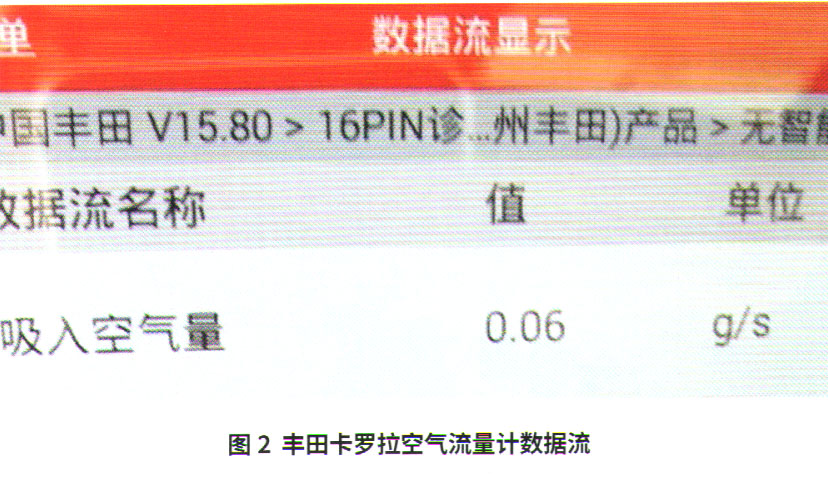

数据流,依然是空气流量计电压高,并且进气量停留在0.06 g/s(图2)。
