（5）CAN通信检查，拆开左前门饰板，找到后视镜
ECU，测量供电有12.5V电压，搭铁对车身负极电阻为0Ω正常。
（6）拆下
蓄电池负极，等待1min，拔下J12插头，测影12-1和J12-21之间的电阻为无穷大（标准电阻为60Ω左右）。

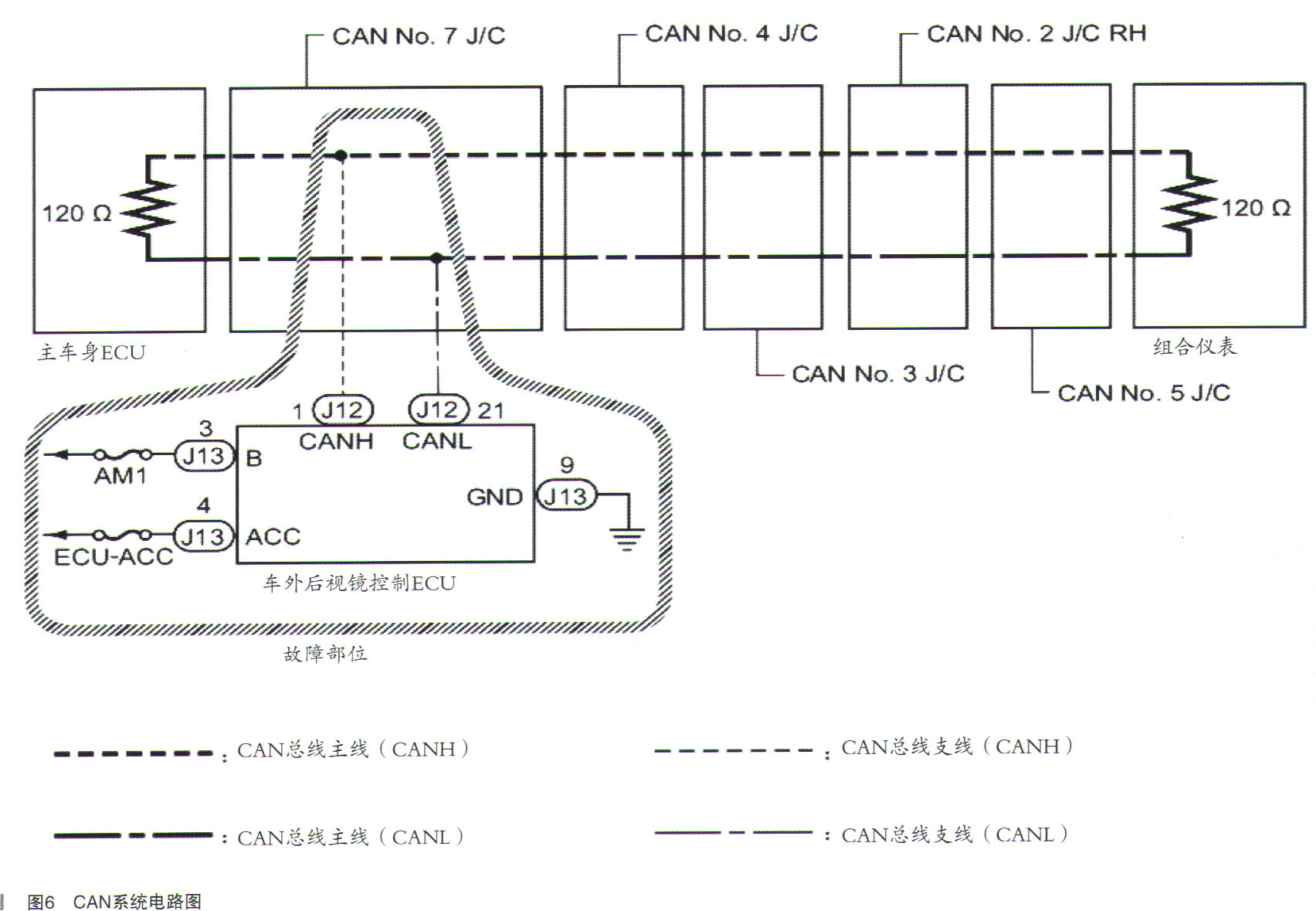

CAN系统电路图如图6所示。

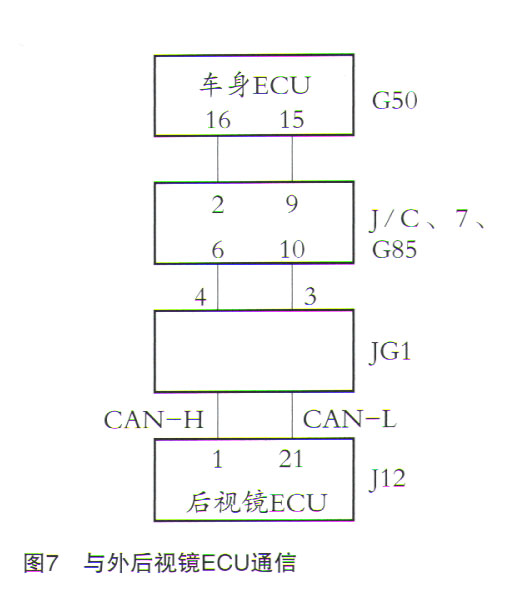

（7）经过电路图分析（如图7所示），找到CAN连接钧/C7与后视镜
ECU之间的插头JG1-3和J G1-4之间的电阻为61Ω，正常。
于是判断JG1到左前车门J12之间的线路有问题。
用万用表测量导通发现JG1-3与J12-21之间的白色线存在断路。
找来导线跨接后试车发现电脑可以通信，且没有故障码，电控后视镜调节功能恢复正常。

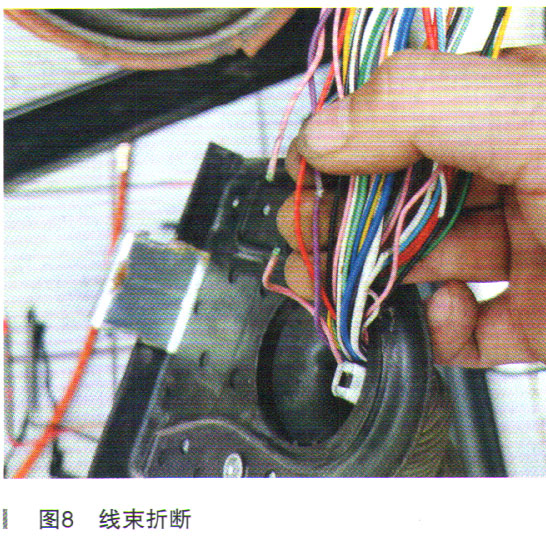

故障排除：拆开前门线束剖开后发现问题，白色CAN-L通信线折断，同时发现左前门喇叭线束均被折断，如图8所示。观察该线束没有拆装的痕迹，怀疑是由于线束老化长期开关车门导致的折断，重新修复线束后试车，电控后视镜功能恢复正常。
