一辆装备了BYJ型发动机，型号为FV7187TG的 2009款大众迈腾舒适型轿车。车主反映：该车左后雾灯不亮，仪表盘上出现灯光报警提示(图1)。

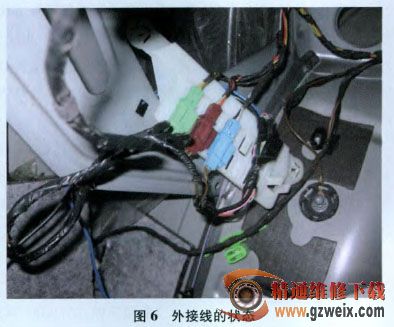

    接车后：首先验证故障现象，接通雾灯开关，左后雾灯先是亮度较高地闪了一下。然后逐渐变暗．数秒后熄灭(图2a).检测09-电子中央电子装置中的故障存储．有故障代码01502存储(图3)，其含义是左后雾灯1.46电路电气故障（静态）；读取雾灯的相关数据流，09-08-06组第4区初始显示为92%(图4)，然后变为0%(图5)，此时雾灯熄灭。分析认为，雾灯随06组第4区数据变为0%而熄灭，说明是J519进行了控制，而雾灯有点亮的状态，说明线路或雾灯无断路现象，问题应出在J519本身控制或雾灯线路。实测雾灯灯炮两端的控制电压为8 V,雾灯通过位于左侧后翼子板的连接盒和J519连接．其中蓝色导线连接器的灰／白线为左后雾灯供电线，检查此处与后雾灯之间的导通情况，正常导通。然而，在对线路进行检测时发现，该端子的连接线束上有另外接线的情况(图6)．发现是用户自行改装了倒车影像设备．接线被引入到了倒车影像继电器．按理说，倒车影像设备与雾灯控制是不相关的，为证明该故障是由于加装倒车影像设备引起的，断开此导线连接器．实测雾灯的控制电压变为12 V,但几秒后便自行切断，这说明该故障与改装线路有关。

    对上迷外接导线进行清理发现，倒车继电器的控制线接入了倒车灯端子（蓝色连接器的黑/红线），而搭铁线接入了雾灯控制线(图7)。
