大众迈腾多功能转向盘上的喇叭按钮和其他按钮都失去功能
来源:本站整理  作者:佚名  2014-10-11 10:01:33

    一辆行驶里程约12.3万km的2008年大众迈腾2. 0TSI轿车。用户反映:在正常使用过程中,多功能转向盘上的喇叭按钮和其他按钮都失去了功能。

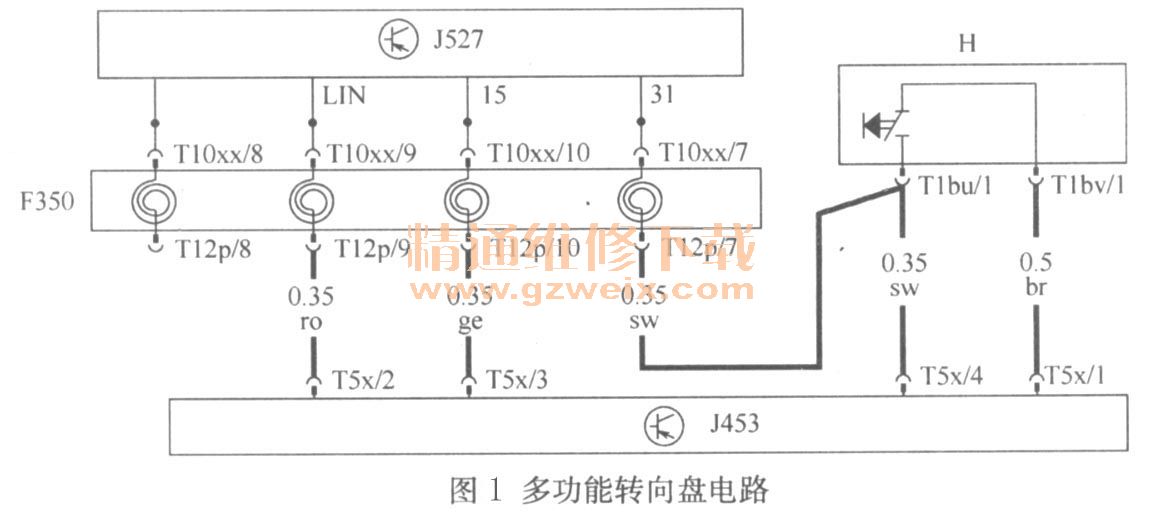

    故障分析:维修人员打开点火开关进行故障测试,发现多功能转向盘上的喇叭和收音机调频等控制按钮均已经失效。连接故障诊断仪V. A. S5052A进行测试,进入地址码16-转向盘电子控制装置,系统内存储故障码01426004,含义是转向盘内的操作单元E221无信号/通信。由多功能转向盘电路图(图1)可知,喇叭按钮H通过卷簧F350的T10xx/7号脚搭铁,导通信号通过多功能转向盘控制单元J453的LIN线传输到转向柱电子装置控制单元J527,再到车载电源控制单元,使喇叭继电器工作。而多功能转向盘控制单元J453的搭铁与喇叭搭铁都通过时钟弹簧F350的T10xx/7号脚,所以应该重点检查时钟弹簧的工作性能。经过拆检,发现时钟弹簧F350的T10xx/7号脚断路,看来这就是故障所在。

    故障排除:更换损坏的时钟弹簧,试车,故障排除。

关键词:迈腾
