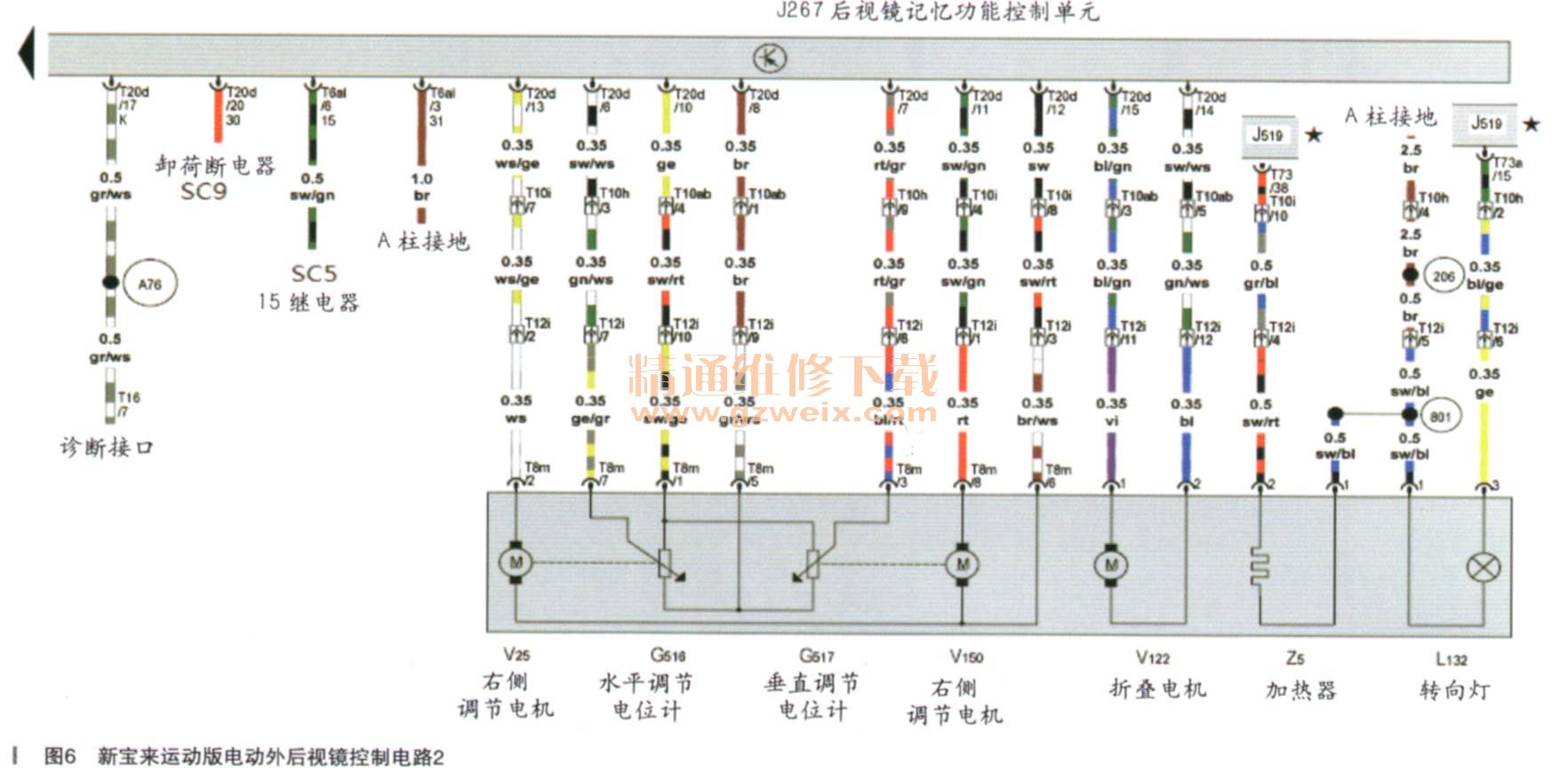

新宝来运动版电动外后视镜控制电路图如图5、图6所示。
从电路图中可以看出，为实现电动外后视镜的新增功能，新宝来运动版增加了一个J267后视镜记忆功能控制单元，由该控制单元控制电动外后视镜的调节。该控制单元在收到F4倒车灯开关的倒挡信号后，会控制右侧电动外后视镜的镜片适度向下翻转，以便驾驶员倒车时能更清楚的看到车辆右侧的路面。当车辆挂入前进挡行驶时，右侧外后视镜的镜片自动恢复到驾驶员设定的位置。

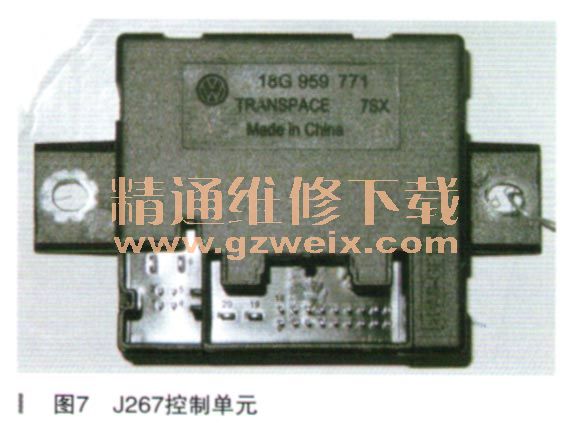

J267控制单元图片如图7所示。
该控制单元位于后备箱的左后侧，靠近地板处。
由此可见，新宝来运动版电动外后视镜调节失灵
的故障点有：
电动后视镜调
节按钮、
电动后视镜调节电机、线束、后视镜记忆功能控制单元J267，控制单元的供电及接地。
故障排除：本车的故障原因是后备箱中的后视镜记忆功能控制单元J267插头松动。重新安装控制单元线束插头后故障排除。虽然在电路图中J267标注有诊断接口线，但在实际维修中并未发现该控制单元可以通过诊断仪进行自诊断检查。
故障总结：新宝来运动版车型上市时间短，部分维修人员不了解该车的电动外后视镜控制原理。在维修过程中走了弯路，希望能够通过本文为维修人员提供有益信息。
