一辆行驶里仅有200km，车型为高尔夫A7，发动机型号为CSRG 10457的大众高尔夫A7轿车。用户反映：该车辆发动机抖动，发动机故障灯点亮（如图1所示）。

    故障诊断：
    一、用诊断仪进行检测（如图2所示）：

    发动机系统故障码为：P0352009汽缸2点火促动，功能失效。
    二、根据以上故障码分析，故障可能原因有：
    1.2缸点火线圈总成及电源。
    2．线束和连接器（点火线圈总成J623发动机控制单元）存在开路。
    3.J623发动机控制单元存在故障。

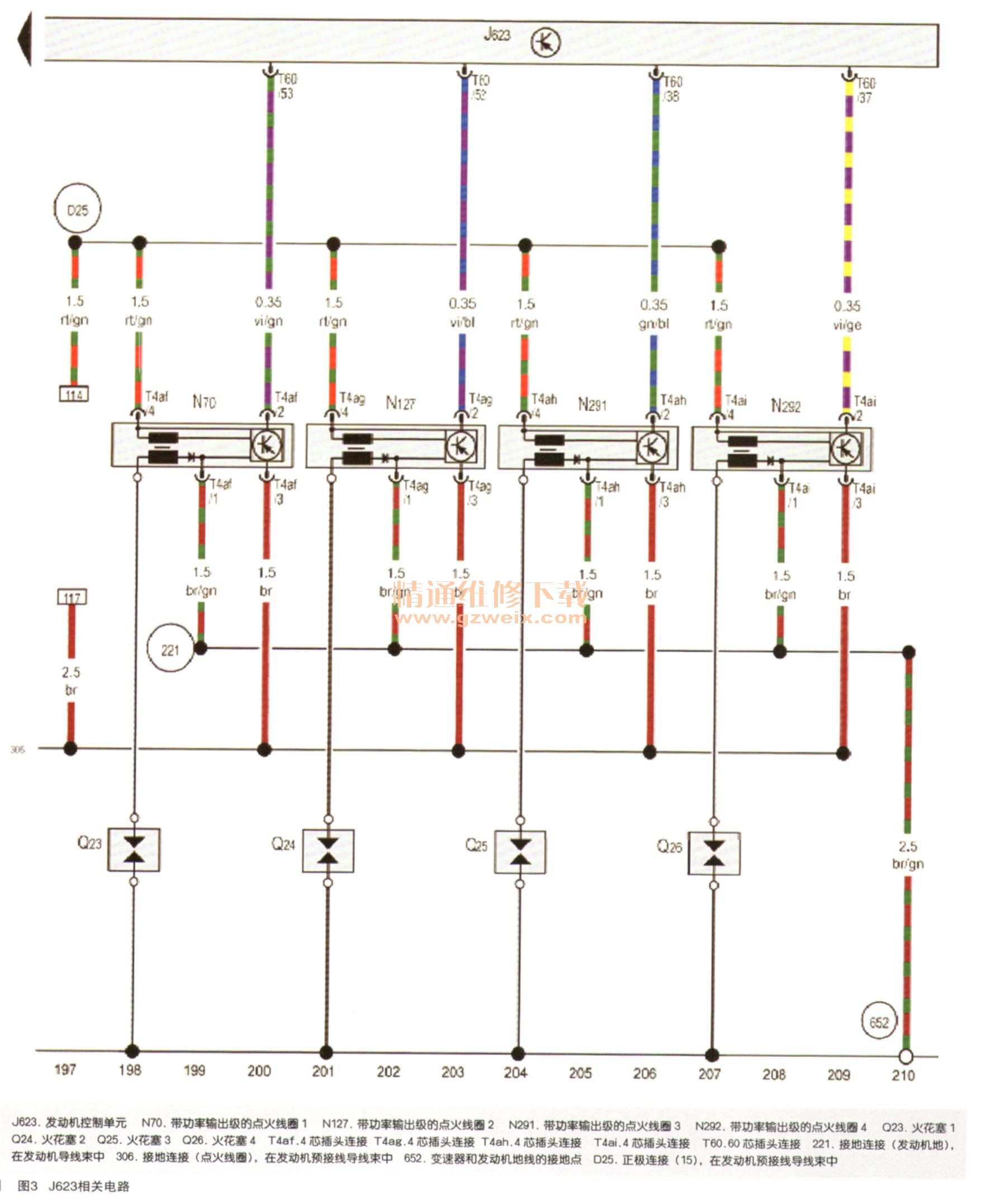

    三、根据电路图检查带功率输出级的点火线圈2（如图3所示）。

    1．断开点火线圈2连接器，测量点火线圈连接器2 （T4ag/ 1）-发动机接地电阻，显示正常。
    2．点火开关打到“ON”位置，测量点火线圈连接器2 （T4ag/4）-点火线圈（T4ag/ 1接地）电压，显示正常。
    3。将1、2缸点火线圈互换，诊断仪仍然显示2缸点火促动，功能失效。检查2缸火花塞，正常。
      四、检查线束和连接器（点火线圈总成2 J623发动机控制单元）。断开点火线圈2连接器，断开J623发动机电控单元连接器，测量点火线圈连接器2（T4ag/2-发动机电控单元J623连接器（T60/52）电阻，发现有时显示存在开路，有时显示正常。经过检查发现发动机电控单元J623连接器（T60/52）插脚松旷造成开路（如图4所示），导致第2汽缸不工作，发动机抖动。

    故障排除：将J623发动机电控单元连接器（T60/52）插脚进行处理，装复后，故障排除，未再出现故障码，发动机工作正常。
    故障总结：
    1．必须要认真理解故障码所指示的范围。
    2．对所维修的系统必须认识清楚，理解其工作原理，才能准确快捷进行故障诊断。
    3．高尔夫A7采用大量最新的技术，使得整体性能有很大的提高，这对维修人员是机遇也是挑战。
