大众新迈腾后备箱无法开启
来源:汽车维修技师  作者:佚名  2015-01-27 08:39:33

    一辆行驶里程约1.8万km的大众新迈腾轿车。该车遥控钥匙开启后备箱偶尔不好用,后备箱开启开关(后翻标)偶尔不好用。
    故障诊断:用诊断仪VAS6150检测无故障码,此车后备箱开启有3种方式:
    1.用遥控钥匙开启。
    2.左前门开启开关E233。
    3.后备箱开关E234(需要处于解锁位置)。
    后备箱开启是由J393控制,所以此车故障有可能是1个故障,也可能是2个故障。
    1. J393内部故障。
    2.后备箱开关E234故障。
    3.后备箱开关E234到J393之间的线束故障。
    4.遥控钥匙故障。
    首先将遥控钥匙重新匹配后故障仍然存在,用6150读取数据流,从左前门开关E233开启时数据变化正常,遥控钥匙开启时数据有变化但是后备箱没有开启(如图1、图2所示)。

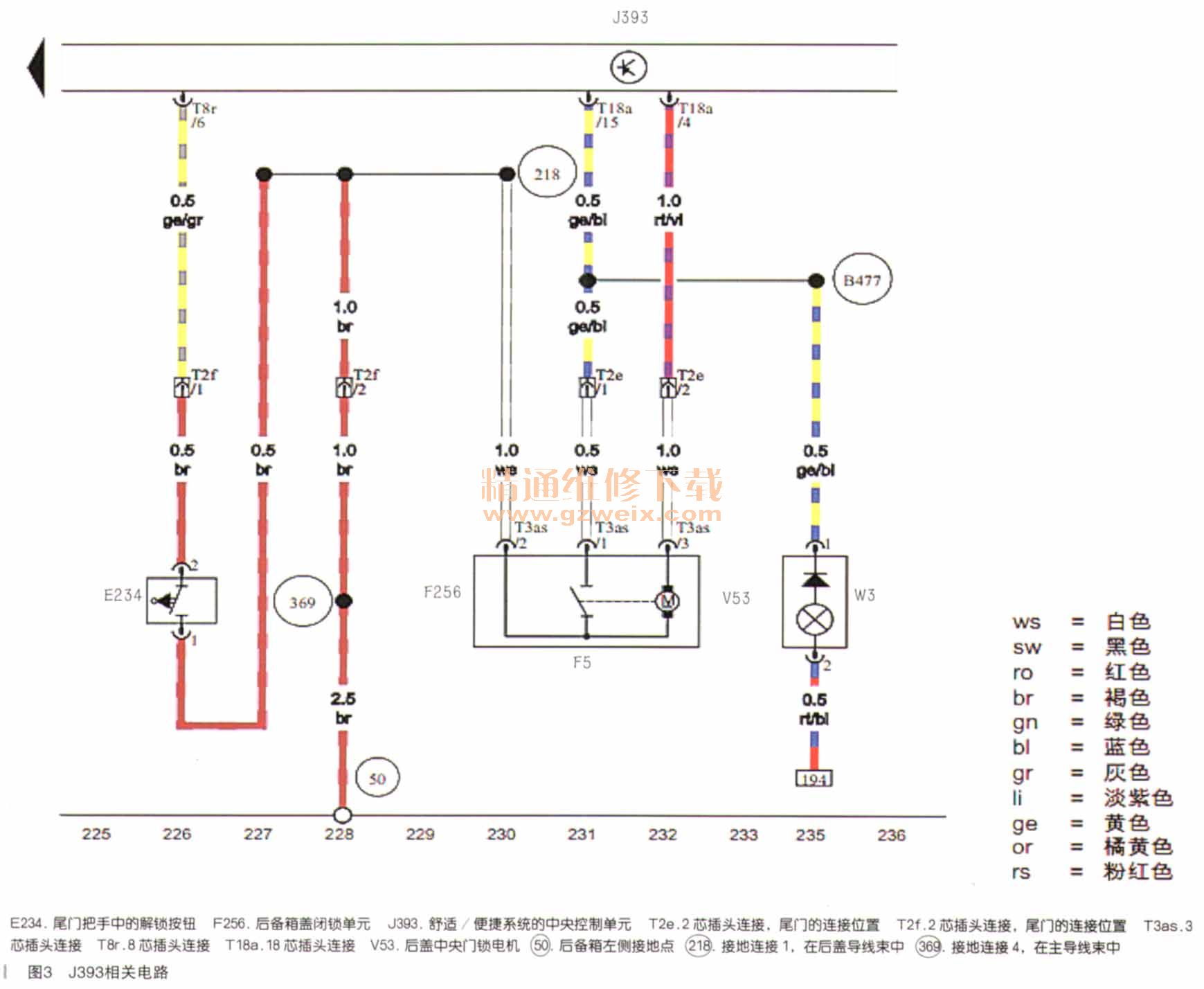

    在解锁状态下,开启后备箱开关E234数据没有变化,J393没有接收到E234开关信号,测量E234开关到J393的线束正常,拆下开关后测量开关电阻阻值正常,相关电路如图3所示。

    于是更换J393控制单元(如图4所示),更换后用钥匙遥控开启后备箱正常。

    开启后备箱开关E234依然不好用,再次将E234开关拆下,在拆的过程中发现用手一推开关插头时开关就好用,更换后备箱开关(后翻标)后正常。
    故障总结:在维修时要点是读取数据流,检测开关信号。功能导航为检测故障重要核心部分,运用好能快速的检测故障点。

关键词:迈腾
