一辆2013年款高尔夫GTI。用户反映车辆行驶过程中，突然加速无力，发动机故障灯点亮。

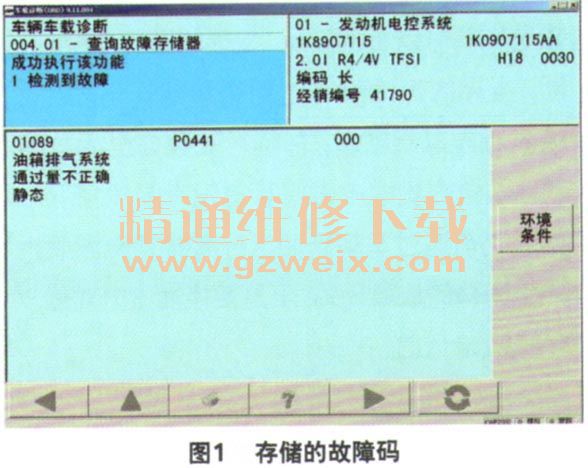

    检查分析：维修人员使用故障诊断仪VAS6150B检测发动机系统故障存储如下：“01089 P0441 000油箱排气系统通过量不正确”（图1）。读取发动机32组数据流，发动机怠速及部分负荷数据均在10％以内，无异常（图2）。



    读取发动机炭罐电磁阀数据流，与正常车相比没有发现异常（图3、图4）。



    进行基本设置，检查燃油箱通风系统：tVV不正常（图5）。

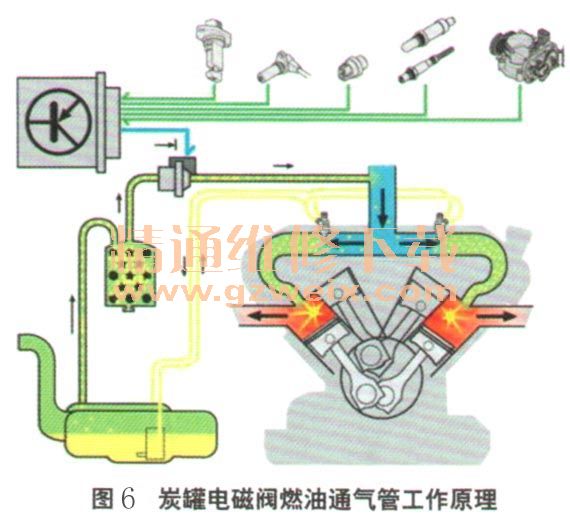

    此时有必要简述炭罐电磁阀燃油通气管工作原理（图6）：带涡轮增压器的发动机安装了一个双止回阀，进气压力过低（例如怠速运转）时，燃油蒸气会进入进气歧管。如果进气歧管内有增压压力，则蒸气被吸入涡轮增压器的进气侧，止回阀防止空气被压向活性炭罐方向。燃油箱燃油蒸气通向控制原理：大负荷通往涡轮增压器，小负荷通往进气管。

    再次读取数据流查看状态，检测炭罐电磁阀，当70组第1区数据块有占空比时，炭罐电磁阀可以正常开启；当数据显示0％时，炭罐电磁阀可以正常关闭。根据第2区数据块判断，炭罐内汽油没有达到饱和状态，决定更换炭罐电磁阀试车，车辆行驶数公里后故障再现。检查炭罐电磁阀管道没有漏气情况，回想之前遇过车辆因油气分离器轻微漏气也产生同样的故障代码，于是更换油气分离器，结果故障依旧。
    进一步对活性炭罐进行检查发现，活性炭罐通气管与大气通气管之间阻力较大，明显通风小，汽油蒸气吸附过多，汽油味较大，与70组二区数据流相比不匹配（数据流显示炭罐正常状态），于是决定更换炭罐。

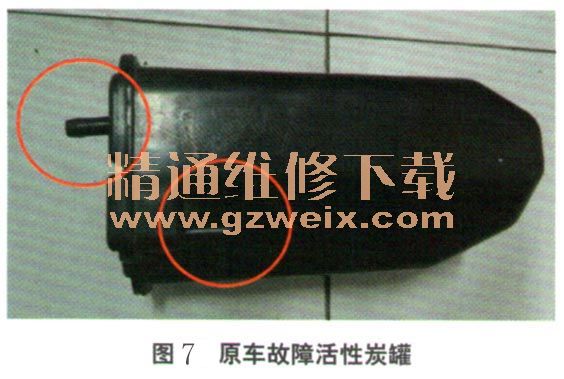

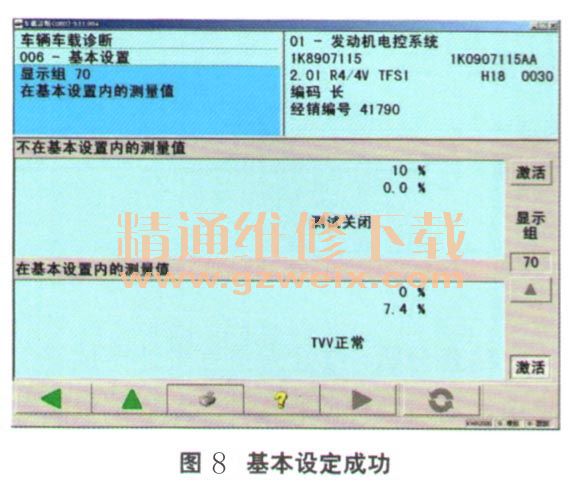

    故障排除：更换活性炭罐（图7），进行基本设置，TVV正常（图8）。进行路试，确认故障排除。



    回顾总结：此案例要求维修技师熟练利用数据流进行故障判断。通过对该案例总结也得出7能够导致“01089 P0441 000燃油排气系统通过量不正确”故障码的可能原因如下：活性炭罐系统机械部分及电控部分故障、节气门脏、油气分离器轻微漏气及燃油箱故障。
    相关资料：2014年最新大众原厂维修信息系统ELSA 5.1
