摘要： 中央电器控制单元（J519）损坏导致前大灯常亮,无法关闭。

    一辆行驶里程约3.2万Km的大众CC1.8T 轿车。车辆停放了一天后就无法启动,后来检查发现大近光灯长亮无法关闭,拔下钥匙锁车门也关闭不了。
    诊断过程： 1.用 VAS6150 检查，读取故障码，结果发现没有故障码。 09 中央电器系统正常,读取车灯开关测量值,操纵开关显示数值正常。关闭车灯开关和钥匙都无法关闭大灯,只有拔掉大灯插头,或者拔掉中央电器控制单元（J519）的插头大灯才熄灭。
    查看相关的电路图（图 1）:

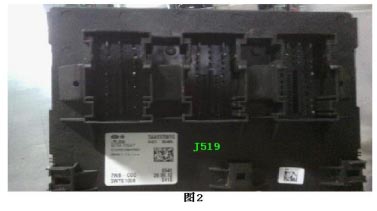

    根据电路图测量导线的导通情况,经过测量没有发现导线损坏,由此判断是中央电器控制单元 （J519）有问题。更换中央电器控制单元 J519（零件号是 3AA 937 087G） （图 2）,更换之前先记录原车中央电器控制单元（J519）的编码,换上新的中央电器控制单元（J519）后,并且对其进行编写原来的编码,前大灯工作正常。

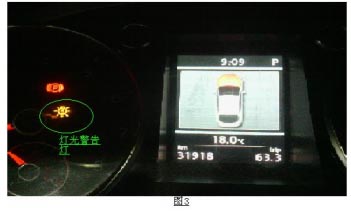

    2. 更换后把所有的灯光打开检查一遍,发现仪表上有灯光报警（图 3）,经过仔细检查所有的灯光都是正常工作,无异常.用 VAS6150A 读取故障记录,所报故障是:左侧日间行驶灯（DRL）和停车灯正极断路或短路,右侧日间行驶灯（DRL）和停车灯正极断路或短路.实际此车没有日间行车灯,怀疑是中央电器控制单元（J519）的编码搞错了,再次检查编码,结果编码和原来是一致的,没有出错。

    但是用原来的 J519 没有灯光报警和故障记录.是不是新备件和本车不匹配,检查备件号是可以替代的。

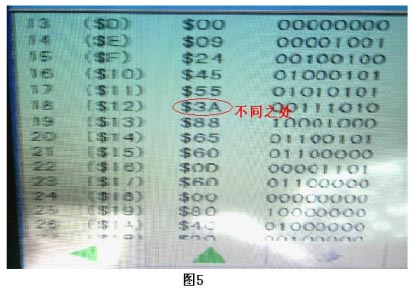

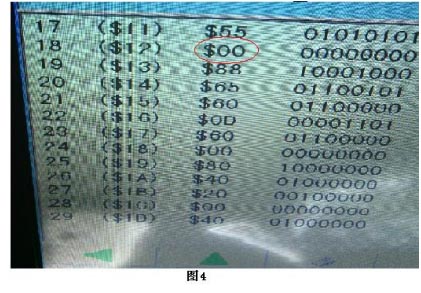

   3.通过网络在线编码,结果故障排除。经检查发现原车 J519 的编码（图 4）和新备件 J519 的编码（图 5）不一致,原车的第 18 组编码是 00,新备件的第 18 组编码是 3A。

    原因分析： 由于中央电器控制单元 （J519）损坏，从而导致前大灯长亮，后来灯光报警,是因为新的中 央电器控制单元（J519）编码不正确所致的。

    处理方法： 更换中央电器控制单元（J519），对其进行网络在线编码。
    案例点评： 在更换到需要编码和匹配的控制单元时,尽量选择网络在线操作。
    相关资料：2014年最新大众原厂维修信息系统ELSA 5.1
