摘要： 用 VAS5052 排除出故障。

    一辆行驶里程约2.7万km的大众速腾轿车。该车仪表车门打开指示灯亮.用遥控可以锁住四门.机械锁可以锁住左前车门，但是用中控锁时只可以打开四门,不可以锁住四门。
    故障诊断：
    1.首先经客户描述进行试车确定故障存在

    2.观察车辆车门是否关闭(用肉眼观察四门锁止情况)此故障车车门全部关闭.
    3.用 VAS5052 检测

    4.因为有车门未关闭,电源一直接通,所以导致仪表亮车门开启指示灯.

    5.由电路图知此车 4 个门各自都有车门控制单元
    6.由开关信号给-给车门控制单元-J519-仪表

    7.导致原因有： 1 线路损坏， 2 开关损坏， 3BCM 损坏， 4 车门控制单元损坏， 5 门锁块

    故障分析：
    1．用 VAS5052 对此车进行检测是否有故障。
    （此故障车无故障码存在）

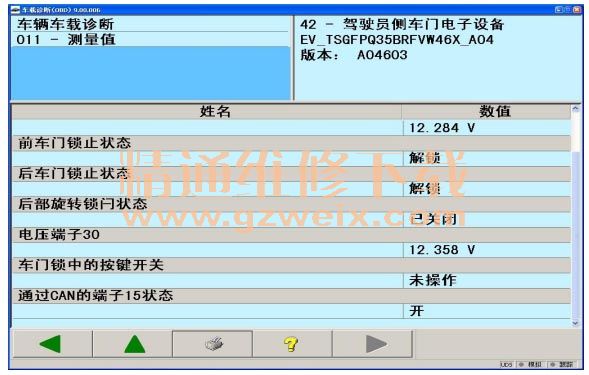

    （图 1） 在图（ 1） 故障车上我们可以看到四个车门的电源电压在 12V 以上说明电源正常,和前后车门的锁止状态都为开启。
    3 因为此故障车,中控只能开门不能关门，所以用 VAS5052 进入驾驶员侧车门电子设备进行测试。

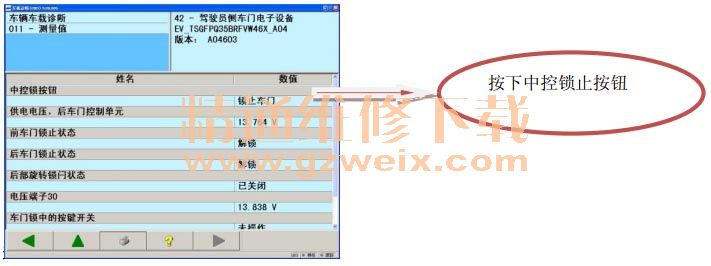

    4 在进 行中控按钮操作如图 2 和图3 （图 3） (图 2 我们可以看到按下中控锁止按钮后，在中控按钮组数据可以看到锁止车门但是车门没上锁。 )（图 3 在按下打开中控按钮后，在中控按钮组数据看到车门解锁但车门状态任然是解锁） （通过两图数据我们可以知道按钮发出信号车门未进行执行，所以中控按钮是正常的）

    6 在进行线路的检查如图 4 图 5 图
    7 （此图信息为故障车的车门信息的内容）
    （图 4）（图 4 为故障车四门控制单元连接状态，在图 5 中我们可以看到“左后车门 1”中后面这个 1 的信息是说连接正常）（图 4 图 5 两个数据说明了故障车的控制单元正常）（图 5）

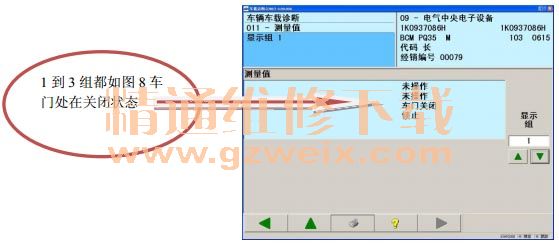

    7 在读数据快来判断如图 8 图 9 （图 8） 一组 3 区显示的是左前车门关闭，二组 3 区显示的是右前车门关闭，三组 3 区显示的是左后车门关闭，

    四组 3 区显示的是右后车门的关闭。

    （图 9） 图 8 显示的是故障车，车门关闭的状态下的数据车门关闭。 图 9 显示了此故障车， 在车门关闭状态下显示为车门打开。说明门锁块坏了
    故障处理：更换右后车门锁块。
    案例点评：通过读取数据块我们可以知道车子状态，这样更有利于我们维修并提高速度。
