摘要:油泵油管产生共振,导致驾驶室内有“嗡嗡”异响。
一辆行驶里程约8.3万km的大众CC轿车。该车发动机转速在1800r/min时,驾驶室内有明显的共振异响。
故障诊断:初步判断声音来源于后排座椅下燃油箱,拆下后排座椅发现:装配在燃油箱油泵后的黑色油管振动强烈。如图1、2。该燃油管直接为高压泵供油(压力约Mar),在15号电接通时,油泵继电器接通后油泵开始供油。点火后,高压泵后的压力约为50~140Bar。因为燃油泵的供油脉动及高压泵N276油压调节阀的回油,导致燃油管自身的振动,进而在黑色供油管上出现共振噪音。
故障分析:查看黑色供油管装配状态,发现在车身饭金内比较松动。黑色油管与白色油管分别装配在白色夹子内。

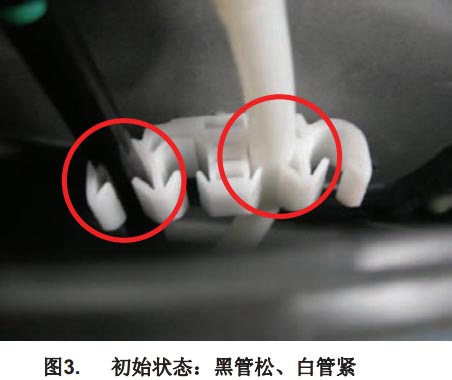

如图3。白色卡子分别有4个档位。其中1、4档位较松,2、3档位较紧。而振动强烈的黑色油管固定在松档位上,无振动的白色油管固定在较紧档位上。
故障处理:将黑白两油管分别装配在2、4档位上,黑色油管固定良好,噪音消失。
案例点评:燃油管振动产生异响,按照指定方法固定燃油管。
