一辆行驶里程约5.2万km的大众CC轿车。该车仪表上的安全气囊故障指示灯点亮。

    故障诊断：

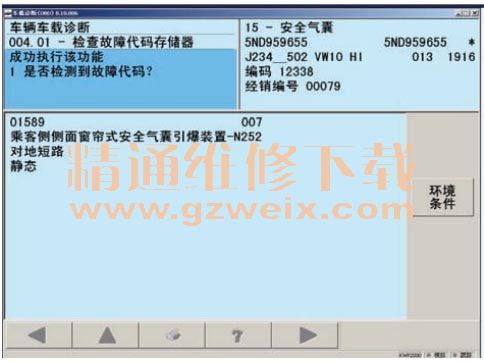

    1．首先用VAS5052A进行故障查询为乘客侧侧窗帘式安全气囊引爆装置N252故障，故障码为01589 007，用VAS5052A进行故障清除，故障码无法清除。

    2．断开蓄电池负极然后重新接上，此时用VAS5052A查询故障为偶发性故障，可清除：但是重新关闭再打开点火开关时故障重现为：“乘客侧侧窗帘式安全气囊引爆装置-N252对地短路”故障无法清除。

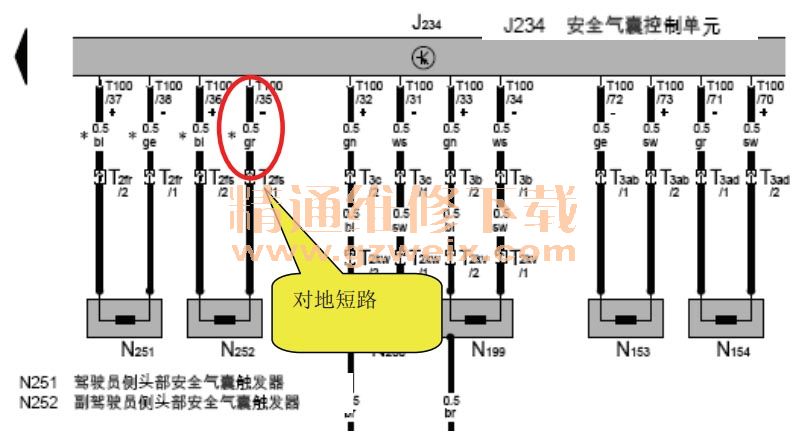

    3．根据维修手册电路图乘客侧侧窗帘式安全气囊引爆装置N252到安全气囊控制单元只有两根线，拔下安全气囊引爆装置1.1252插头，用万用表对J234安全气囊控制器T35脚及T36脚到N252插头之间线束进行测量，发现安全气囊T35脚到N252之间线束对地短路。

    4．对安全气囊控制单元及N252之间的线束进行检查，发现气囊线束在C柱位置被压在一个塑料支架下边，进一步检查乘客侧侧窗帘式安全气囊线束被压坏，己露出铜线。

    故障分析：气囊线束在C柱位置被压在一个塑料支架下边，并损坏，露出铜线，与车身搭铁连接。
    故障处理：对露出铜线的线束用专用胶带进行处理，故障排除。
    案例点评：处理气囊的问题时，要结合电路图及系统原理整休分析。
    相关资料：2014年最新大众原厂维修信息系统ELSA 5.1
