摘要：大众CC轿车安全气班故障指示灯点亮。

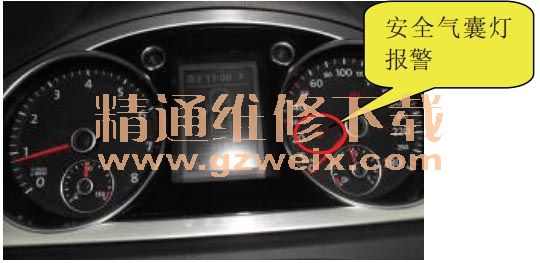

    一辆行驶里程约5.7万km的大众CC轿车。该车仪表和的安全气囊故障指示灯点亮。

    故障诊断：
    1．首先用VAS5052A进行故障查询为驾驶员侧侧面安全气囊点火器-N199对地短路，故障码为01217 007，用V.A.S 5052A进行故障清除，故障码无法清除：

    2．断开蓄电池负极然后重新接上，此时用VAS5052A故障查询为偶发性故障，可清除：但是重新关闭再打开点火开关时，故障重现仍为“驾驶员侧侧面安全气囊点火器-N199对地短路”故障无法清除。

    3．根据维修手册电路图：驾驶员侧侧面安全气囊点火器一199到安全气囊控制单元只有两根线，拔下安全气囊点火器W199插头，用万用表对J234安全气囊控制器T33脚及T34脚到N199触发器之间线束进行测量，发现T34脚对地短路。

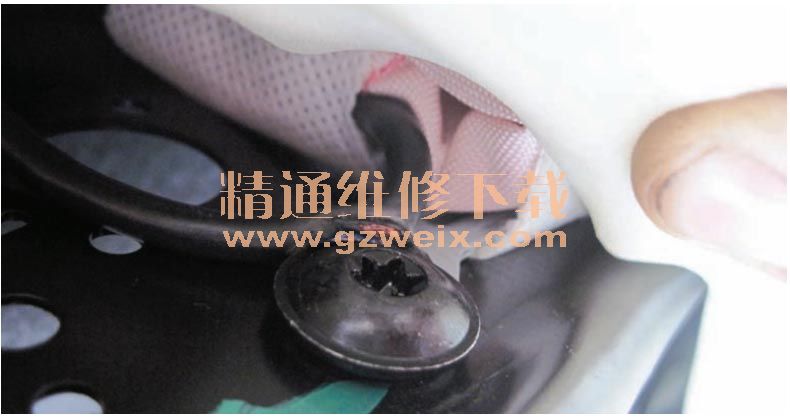

    4．根据故障代码显示：驾驶员侧侧面安全气囊点火器-199对地短路，对控制单元及N199之间的线束进行检查，发现气囊线束被座椅靠背固定螺丝压在座椅支架上，进一步检查安全气囊线束被压坏，己露出铜线。

    故障分析：气囊线束被座椅固定螺栓压坏，已露出铜线，与车身搭铁，造成对地短路。
    故障处理：更换驾驶员侧侧面安全气囊点火器-N199，故障排除。
    案例点评：处理气囊的问题时，要结合电路图及系统原理整休分析。
