大众CC仪表板上的机油液位灯报警
来源:汽车与驾驶维修  作者:佚名  2015-10-02 09:01:57

    一辆行驶里程约3.8万km,配备1.8T发动机和7挡双离合变速器的2012年大众CC轿车。用户反映:该车仪表板上的机油液位灯报警,同时机油温度显示为152℃(图1)。

    检查分析:维修人员连接专用诊断仪检测,发现有故障码P0196—机油温度传感器信号不可信,静态(图2)。正常情况下,机油温度一般在120℃以内,但该车仪表却显示机油温度高达152℃,再加上检测出了明确的静态故障码,于是维修人员就直接更换了机油液位及温度传感器(G266),但故障却并没有排除。于是,维修人员把情况反映到内部技术攻关小组。

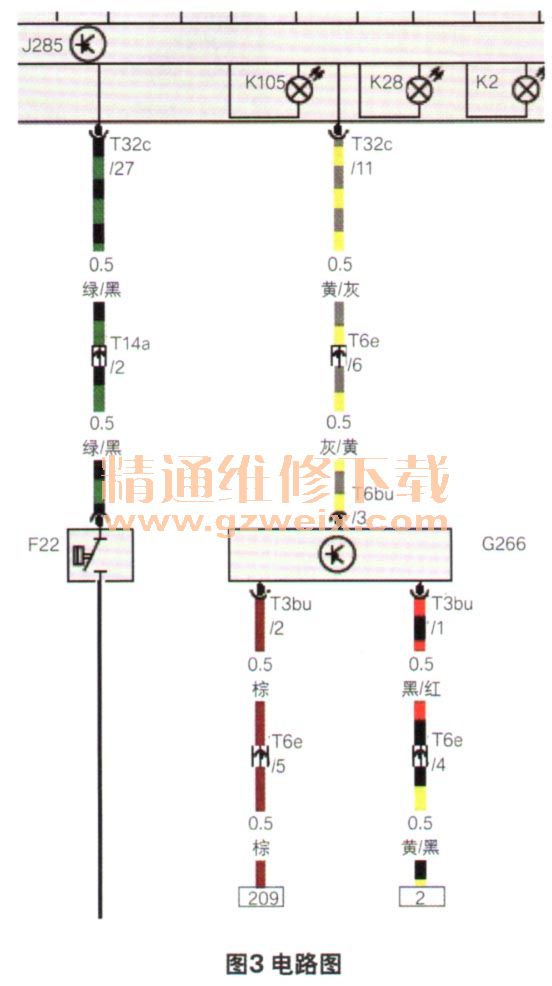

    查阅G266的电路图(图3),其插接器有3个引脚,1号脚是电源线,2号脚是搭铁线,3号脚是连接到仪表控制单元(J285)的信号线,向J285提供机油液位及和机油温度信号。打开点火开关,用万用表测量G266的1号脚有12V电压,2号脚的搭铁也正常。G266已经更换,电源和搭铁也都正常,那么剩下的可能原因,要么是G266到J285的信号线断路,要么就是J285本身存在故障。本着先简后繁的维修原则,首先检查线路,发现传感器的信号线已被老鼠咬断 (图4),造成J285无法接收到信号,所以指示灯报警,同时机油温度以最高温度提示。



    故障排除:修复传感器信号线束,试车故障排除。
    回顾总结:最初维修人员一看是静态故障码,就直接更换了传感器,这是一个非常不好的维修习惯,很容易造成误判和客户抱怨。所以我们在维修时,一定要在排除其他外围因素的前提下,才能更换相关零件。
