大众迈腾轿车事故维修后EPC灯常亮、定速巡航失效
来源:汽车与驾驶维修  作者:佚名  2015-11-07 09:22:51

    一辆行驶里程约6.2万km的2012年大众迈腾1.8T轿车。该车因事故维修之后出现EPC灯常亮故障,同时定速巡航也失效了。
    检查分析:维修人员连接故障诊断仪6150A对车辆进行检查,发动机控制单元内存储了以下故障码:01393—制动信号灯开关不可靠信号,静态。读取发动机数据流第66组第二区最后2位数,它们分别为制动灯和制动踏板的信号(图1)。从数据流中可以看到,当踩下制动踏板时,故障车辆只有制动灯信号由0变为1,而正常车辆踩下制动踏板时,制动踏板和制动灯信号都由0变为1,显然故障车辆少一个制动踏板信号(到发动机控制单元)。

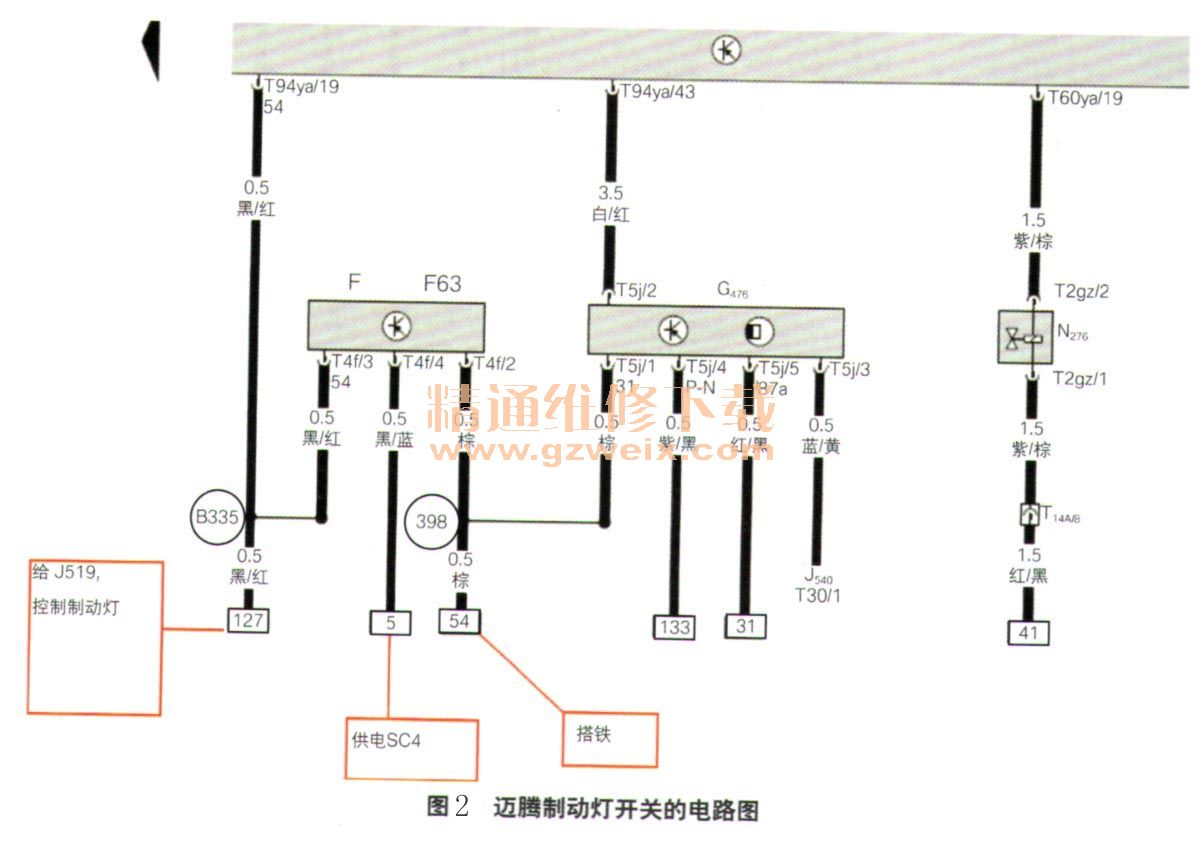

    在此有必要来分析迈腾制动灯开关的电路图(图2):宝来的制动灯开关是4根线,制动灯开关通过2根线来分别控制制动灯和切断定速巡航,而迈腾所用的制动压力传感器,是个霍尔传感器仅有1根信号线,J632和J519通过监控这根信号线的电压变化来判断制动踏板的具体情况。

    查阅制动灯开关电路图,检查接地正常,测量制动灯开关上的T4f/4号端子没有工作电压,经检查为SC4熔丝熔断。
    故障排除:更换SC4熔丝后试车,故障排除。
    回顾总结:制动压力传感器失去供电,将会导致传感器不工作,但是制动灯可工作正常,制动压力传感器部分失效,发动机控制单元J632对制动压力传感器提供12V的参考电压,即使SC4断路,信号线上仍会产生一个12V电压,这个信号会使制动灯正常工作,以此保证行驶安全。
   相关资料:2015年大众原厂维修信息系统ELSA 5.2

关键词:迈腾 EPC 定速巡航
