一辆行驶里程约3.8万km的大众迈腾轿车该车副驾驶座椅不加热。
根据故障现象分析:
1) 供电故障 2) 接地故障 3) 线路故障 4) 控制器及执行器故障
故障诊断:

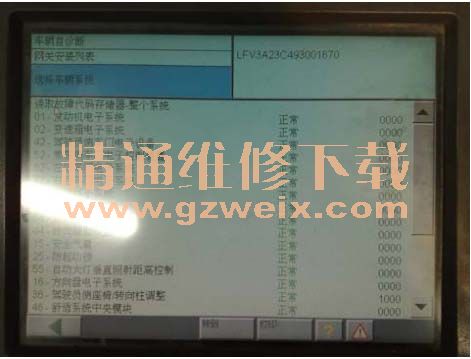

1. 首先连接VAS5051检2011 测各系统正常, 无故障存储。

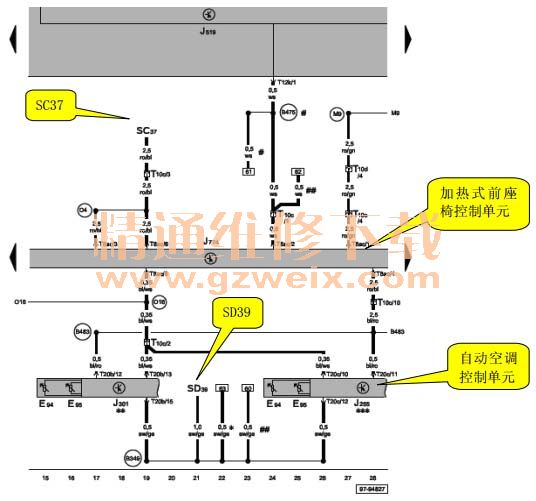

2. 检查保险丝SC37→J774加热式前座椅控制单元供电正常; SD39→J255自动空调控制单元供电正常。
3. 分别更换空调控制单元J255与J774加热式前座椅控制单元后故障依旧。
4. 拆卸副驾驶员座椅检查Z8于Z9连接线路, 首先测量Z9( 加热式副驾驶员座椅靠背)→T2fZ/1→T10d/4→T10c/4→J774 T8ac/1连接正常。 检测J774 T8ac/4→J255 T20c/11线束连接正常。
检测插角处电压;当打开座椅加热开关值为9.73V,电压不足12V 。

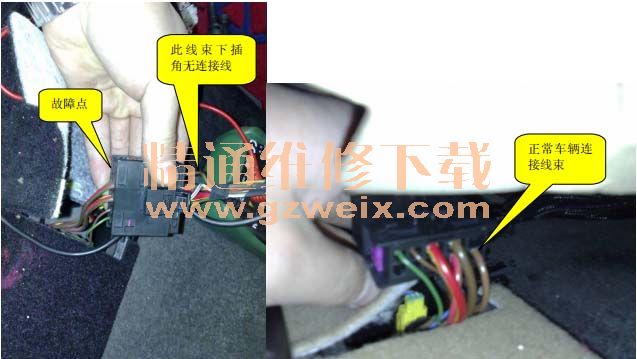

5. 检测接地线路, Z9 T2Fz/2→T10d/5线路连接正常,拨掉插头时发现T10d/5插脚无连接线。

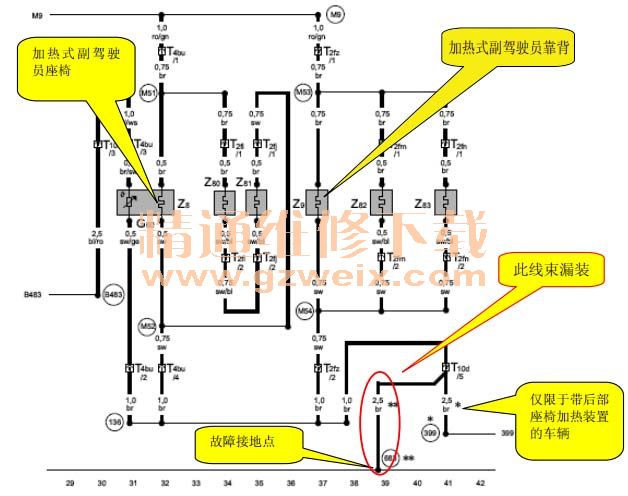

6. 根据电路图检查接地点683无接地线束。 (如下图)
7. 连接T10d/5与车身接地, 故障排除。
故障原因:由于接地点683处无线束连接, 导致副驾驶员座椅无法正常工作, 可能由于车辆漏装线束导致故障, 由于用户不经常使用座椅加热功能没有及时发现此故障。
故障处理:修复接地点683处接地线束。
案例点评:依据电路图分析, 确认搭铁点异常, 恢复正常接地, 故障排除。
