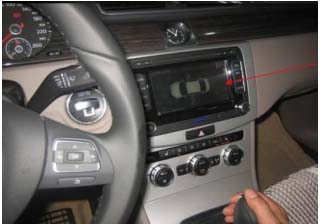

一辆行驶里程约500km的大众新迈腾轿车。客户反映：该车辆挂倒档时 DVD 无视频显示（如图 1）。

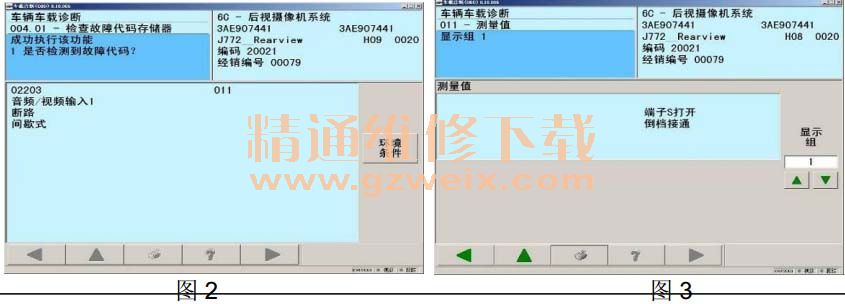

    故障诊断： 通过 VAS5052 检查后视摄影机系统有一个故障“ 02203 011 音频视频输入 1 断路”（如图 2、图 3）， 根据故障对车辆进行了如下检查：

    1. 倒车信号和 DVD 后面的视频线连接没有问题；
    2. 后视摄影机控制器的视频线连接没有问题；

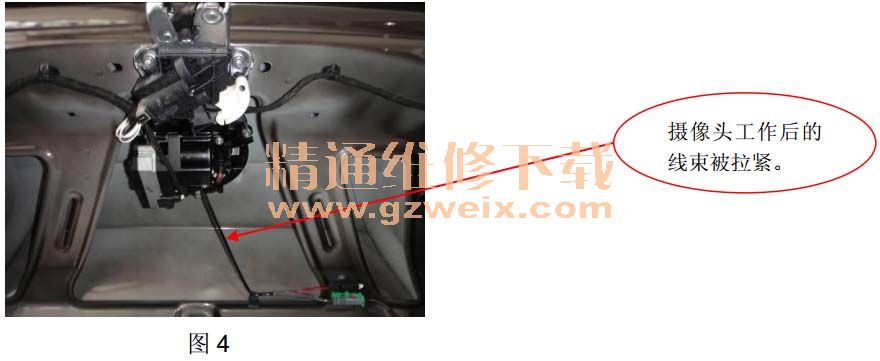

    3. 挂入倒档发现摄像头在工作中， 数据线由松弛突然变紧， 使线束有拉伸现象（如图 4）。 而此时 DVD 上无法显示倒车影像；

    4. 在拆下视频线固定扣， DVD 视频显示正常。通过多次试车和反复检查，基本判断是摄 像头后面视频线线路虚接的问题导致 DVD 视频偶尔无显示。
    故障原因： 由于倒车摄像头线束固定位置不当，当摄像头工作时使线束被拉紧， 导致线束断路或虚接。

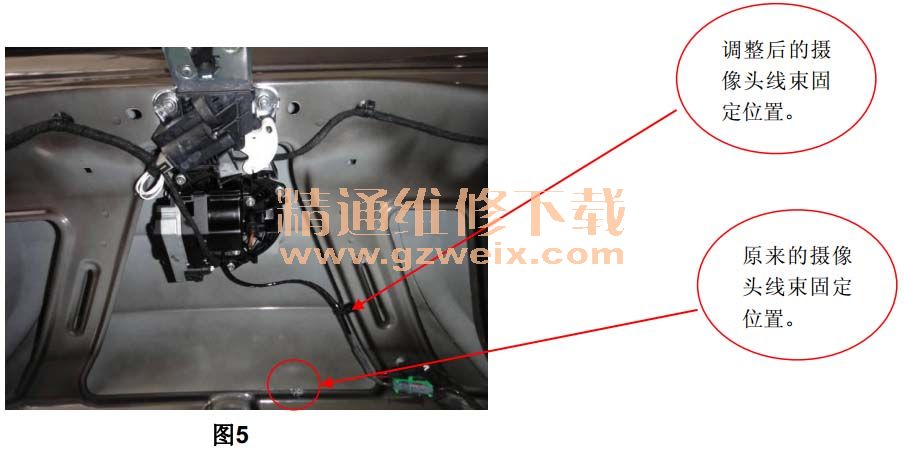

    故障处理： 调整线束在行李箱盖上的固定位置（如图5）。

    案例点评： 在出现线路虚接的情况时，一定要仔细查找虚接点并分析导致虚接的原因后， 采取相应措 施。
    相关资料：2015年大众原厂维修信息系统ELSA 5.2
