大众新迈腾J519 针脚虚接导致左后转向灯不亮
来源:本站整理  作者:佚名  2016-01-11 16:06:59

    一辆行驶里程约1.3万km的大众新迈腾轿车。该车左后转向灯不亮。
    故障诊断:

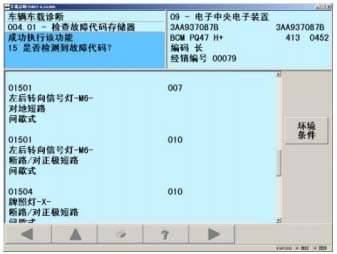

    1、连接 VAS6150,进入地址码 09,查询故障码,读取故障码为: 01501 左后转向信号灯-M6- 对地短路 间歇式;

    2、 初步判断故障原因为线路故障;

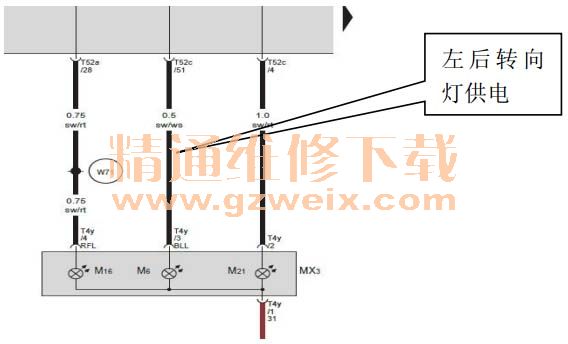

    3、查阅电路图得知,左后转向信号灯 M6 由 J519 的 T52C/51 号脚经左后尾灯插头的 T4Y/3 号脚 供电,经 T4Y/1 号脚接地;

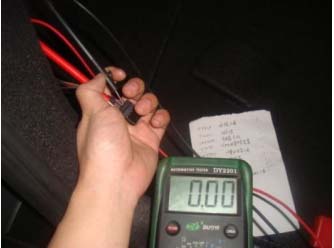

    4、 打开左转向灯时,检查 T4Y/3 号脚电压,实测无电压;

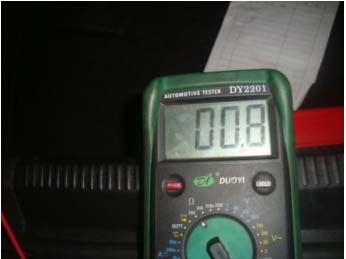

    5、 测量 T52C/51 号脚与 T4Y/3 号脚间线路电阻,实测为 0.8 欧姆,线路阻值正常;

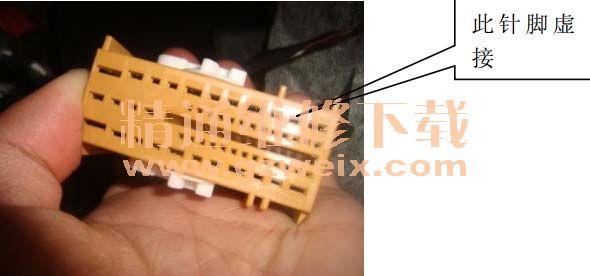

    6、 插回 BCM 上的 T52C 插头,打开左转向灯,此时左后转向灯能点亮,再次检查线路上,发现 T52C/51 号针脚处存在虚接的情况,处理 T52C/51 针脚,故障消除。

    故障原因: 因 T52C/51 号针脚存在虚接的情况,使左后转向灯有时无法正常供电,从而造成此故障,并在 地址码 09 中记录 01501 故障码。
    故障处理:处理 T52C/51 号针脚,消除虚接
    案例点评: 此车故障说明在对电器系统或各电控系统间歇式故障的排查中,要特别注意检查相应的针脚是 否存在虚接的情况。
    相关资料:2015年大众原厂维修信息系统ELSA 5.2
