一辆行驶里程约1100km的大众迈腾B7L轿车。用户反映:该车驻车制动无法释放,驻车制动警报灯常亮。
故障诊断:接车后首先查看故障现象,与客户所描述的一致。利用故障检测仪读取故障代码为“02432----左侧驻车制动电动机供电电压短路静态”,进入功能引导读取驻车制动系统数据数据流,当按下驻车制动开关时,右侧驻车制动电动机供电电压为13.5 V,左侧驻车制动电动机供电电压为0 V;当松开驻车制动开关时,右边达到截止电流为17.8 A,左边为错误。

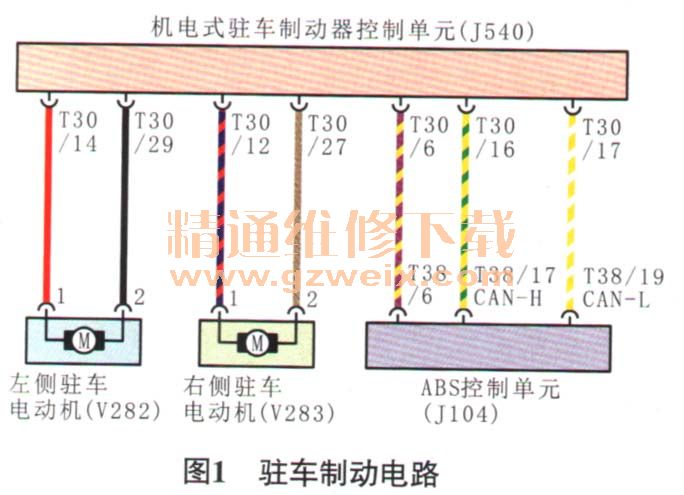

根据上述检查,结合驻车制动电路(图1),分析导致该故障可能的原因有:驻车制动控制单元损坏;驻车制动控制单元连接器或相关线路故障。
检查驻车制动控制单元的端子14和左侧驻车电动机的端子1的导通情况、驻车制动控制单元的端子29和左侧驻车电动机的端子2的导通情况,均正常。

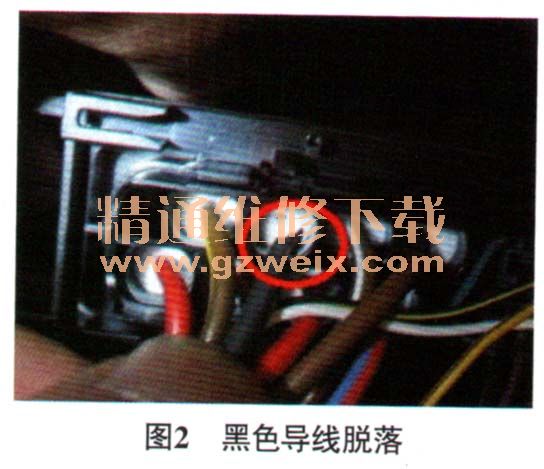

更换驻车制动控制单元,进行相关匹配后试车,故障仍然存在。这时维修工作陷入了困境,只好把原来的驻车制动控制单元重新装回,在插拔过程中碰到了驻车制动控制单元的线束,发现1根黑色的导线从连接器中脱落(图2),经检查是与驻车制动控制单元端子29相连接的导线,由于线束连接器内部导线压入太紧,造成导线大部分被切断,产生虚接,导致该故障。
故障排除:修复损坏的线束,并重新装配后试车,故障排除。
相关资料:2011年一汽大众迈腾B7L维修手册
