一辆行驶里程约11万km的2013年大众迈腾B7轿车。车主反映:该车左后车窗玻璃无法升降。
故障诊断:接车后试车,接通点火开关,分别操作左前车门和左后车门上的车窗开关控制左后车窗玻璃升降,均无反应,且左后车门上的车窗开关背景灯也不会点亮,其他3个车窗玻璃均能正常升降。进一步试车发现,用遥控钥匙闭锁时,左后车门无法闭锁,其他车门均能正常闭锁。
用故障检测仪检测,在46一舒适系统中读得故障代码01333,其含义为左后车门控制单元(J388)无信号/通信(图1),由此推断可能的故障原因有:J388供电及搭铁线路故障;J388通信线路(LIN线)故障;J388损坏。

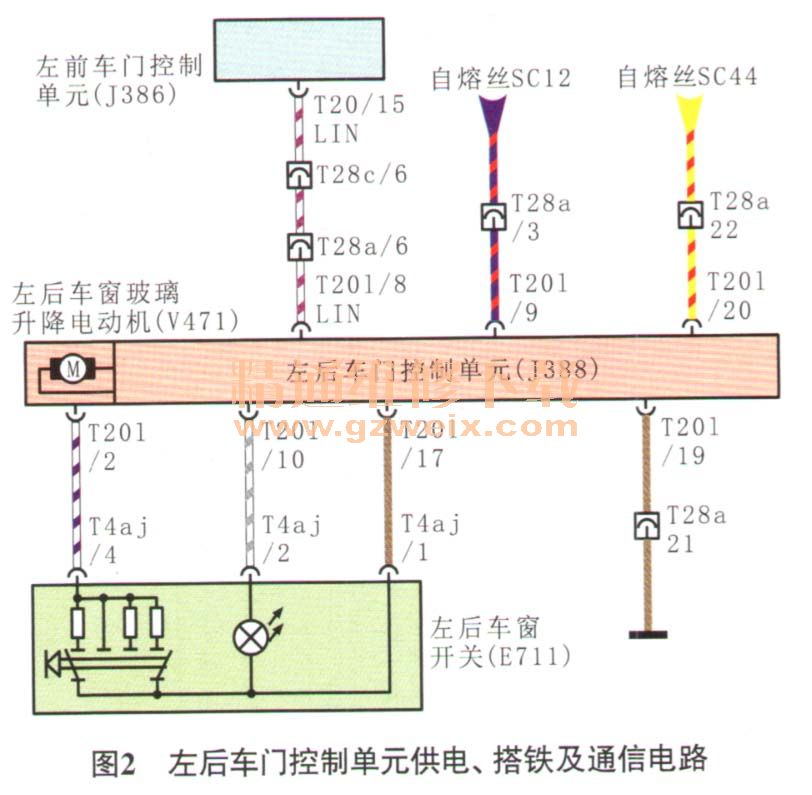

根据图2检查J388供电熔丝SC12和SC44,均正常;拆下左后车门内饰板检查,J388导线连接器T201无松脱;脱开导线连接器T2019测量其端子9和端子20上的电压,均为12V;测量其端子19与搭铁间的导通性,导通正常。诊断至此,说明J388供电及搭铁线路均正常。接着检查左前车门控制单元(J386)与J388间的LIN线路,该段LIN线间有2个导线连接器,导线连接器T28c在左侧A柱上,导线连接器T28a在左侧B柱上。拆开左侧A柱下方的左前车门线束时发现1根紫色/白色导线断路(图3),而这根导线正是J386与J3881el的LIN线。
故障排除:更换左前车门线束后试车,左后车窗玻璃升降正常,且左后车门闭锁正常,故障排除。
