大众高尔夫低速行驶时抖动、OBD灯点亮
来源:汽车与驾驶维修  作者:佚名  2016-06-14 14:02:15

    一辆2010年大众高尔夫GTI 2.0T轿车,装备CGM发动机,用户反映该车低速行驶时抖动,并且OBD灯点亮。
    检查分析:维修人员用故障诊断仪检测发动机控制单元,有2个故障码:08213—进气歧管风门位置运行控制位置传感器不可靠信号(静态);08825—进气系统的少量气流(偶发)。

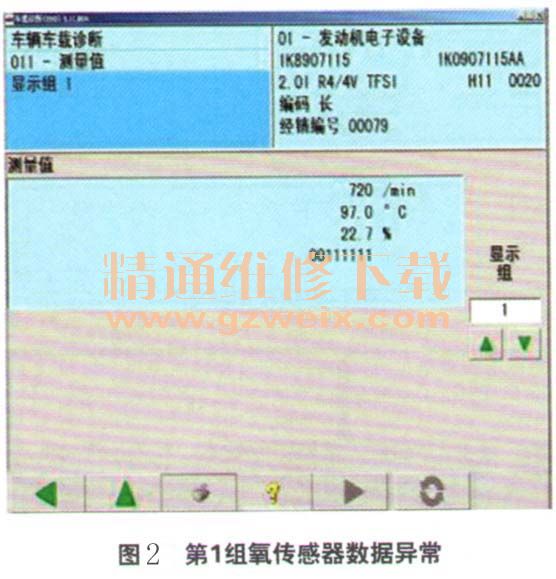

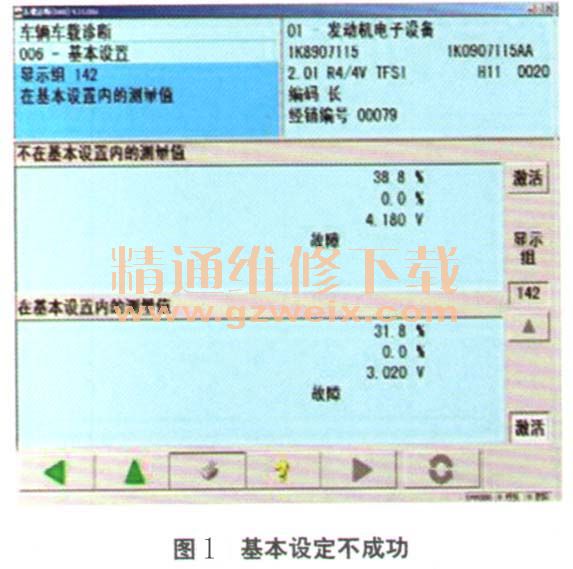

    根据故障发生的时间,维修人员用故障诊断仪读取第142组进气翻板位置数据流,第一区怠速时为38.8%(正常值为0.0%),于是对进气翻板进行匹配,但基本设定不成功(图1)。读取发动机控制单元第1组氧传感器数据流为22.7%(图2),已超出正常范围(正常值士10%),由此说明混合气偏稀,故障点可能为节气门后方有漏气现象或喷油器过脏。读取发动机第2, 3组数据流,均在正常范围,然后检查进气系统,发现进气翻板轴有轻微漏气现象。

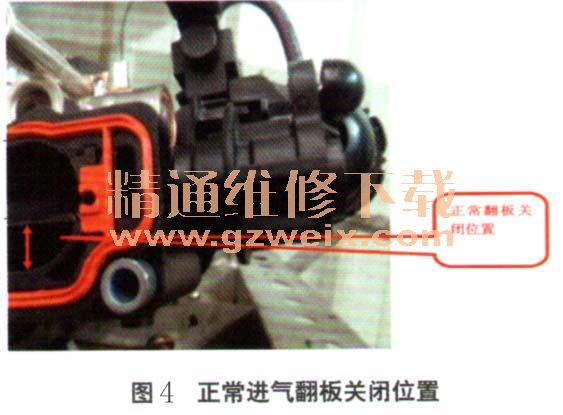

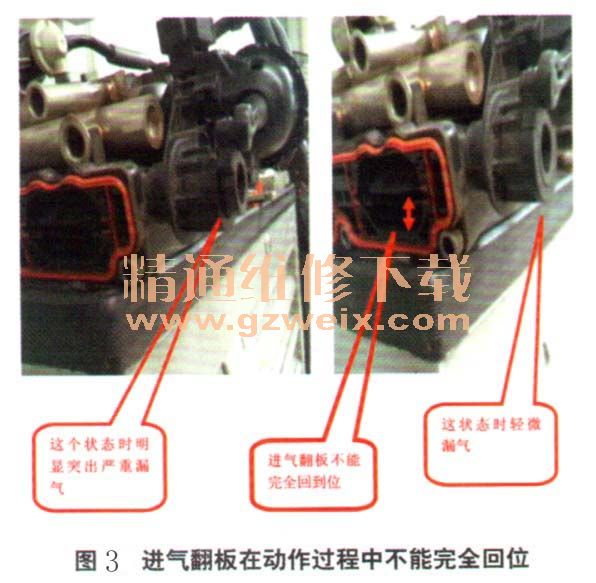

    维修人员对车辆进行路试,路试过程中间断出现耸车及抖动现象,读取发动机第15, 16组数据流,4个气缸均有轻微失火现象,由此判断为漏气导致发动机失火故障,于是拆下进气歧管进行检查,发现进气翻板在动作过程中不能完全回位,导致严重漏气现象(图3)。正常进气翻板关闭位置如图4所示。



    故障排除:更换进气歧管总成,清除发动机故障码,匹配进气歧管翻板及节气门后试车,读取发动机各项数据流均正常,对车辆进行路试,故障现象消失。
    回顾总结:由于进气翻板不能完全回位,导致发动机控制单元报“08213-进气歧管风门位置运行控制位置传感器不可靠信号(静态)”的故障码,由于漏气导致“08825—进气系统的少量气流(偶发)”故障码的产生。

关键词:高尔夫 OBD
