大众CC轿车换挡不走车且仪表故障灯报警
来源:汽车与驾驶维修  作者:佚名  2016-11-30 10:43:53

    一辆装备CGM缸内直喷发动机,搭载6挡湿式双离合器变速器的2010年大众CC轿车。用户反映:该车辆换挡不走车且仪表故障灯报警。

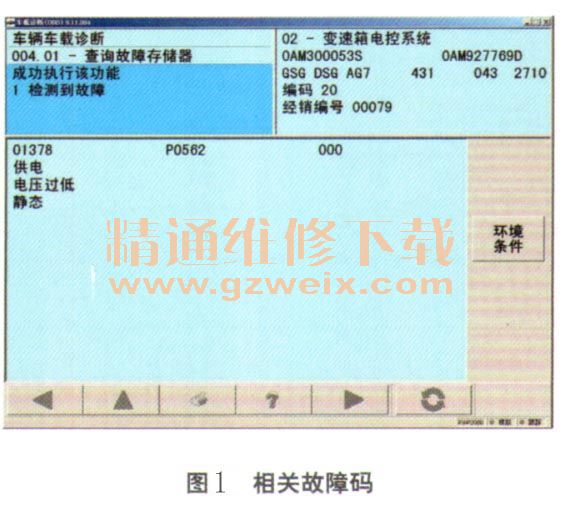

    检查分析:首先连接诊断仪VAS50521检查发现变速器电控系统有如下故障码:01378----供电电压过低,静态(图1)。

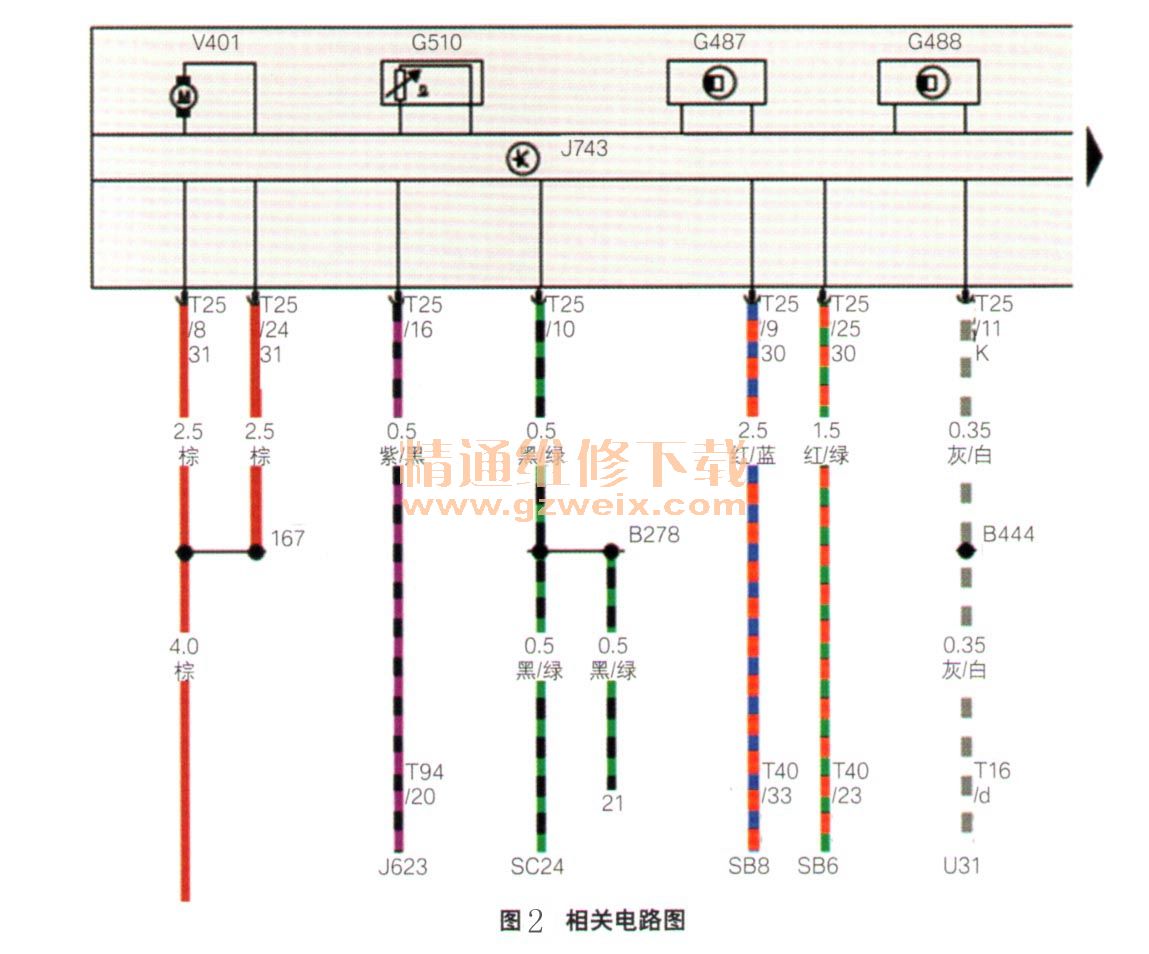

    根据故障码分析为变速器控制单元供电故障。根据相关电路图(图2),检查变速器控制单元供电熔丝,发现SB8熔丝熔断,更换新的熔丝立刻熔断。

    用万用表检查SB8熔丝的T40/33端子有11V电压,说明有搭铁故障,断开变速器控制单元插头,再次检查SB8熔丝的T40/33端子,未发现搭铁故障,就此判断变速器控制单元内部存在短路搭铁故障(图3)。由于变速器控制单元内部短路,造成SB8熔丝熔断,导致换挡不走车故障。

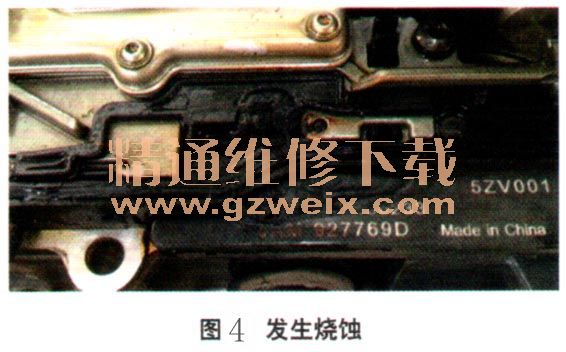

    故障排除:拆下变速器控制单元检查到烧蚀现象(图4),更换新变速器控制单元及熔丝,进行试车,故障排除。

关键词:大众CC
