大众迈腾轿车倒车影像无法使用
来源:汽车与驾驶维修  作者:佚名  2017-03-30 08:46:09

    一辆装备CEA缸内直喷发动机及6挡双离合器变速器的2013年款迈腾轿车。用户反映:该车倒车影像无法使用。

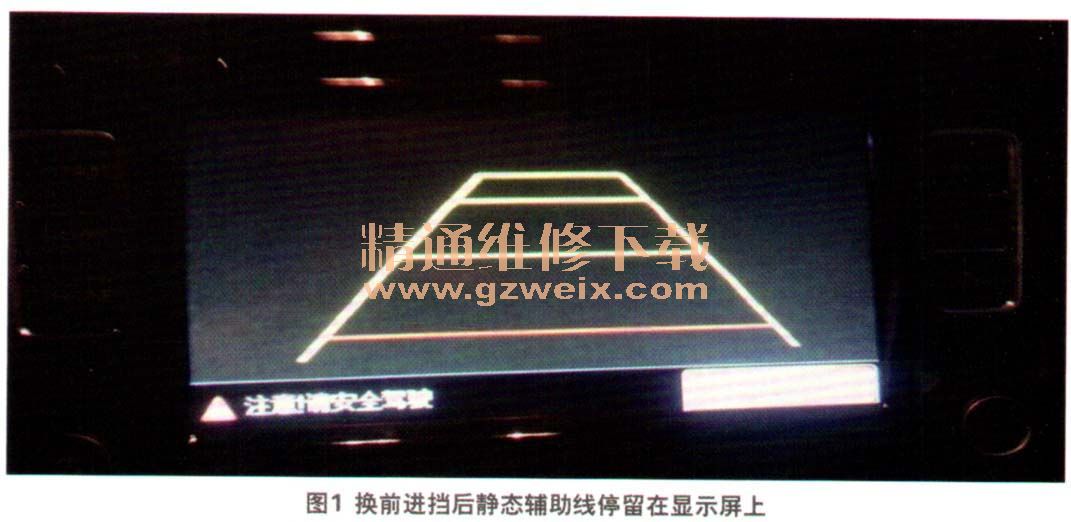

    检查分析:维修人员首先进行试车,换入倒挡时倒车影像一切正常,换入前进挡或P挡时,静态辅助线停留在显示屏上(图1)。

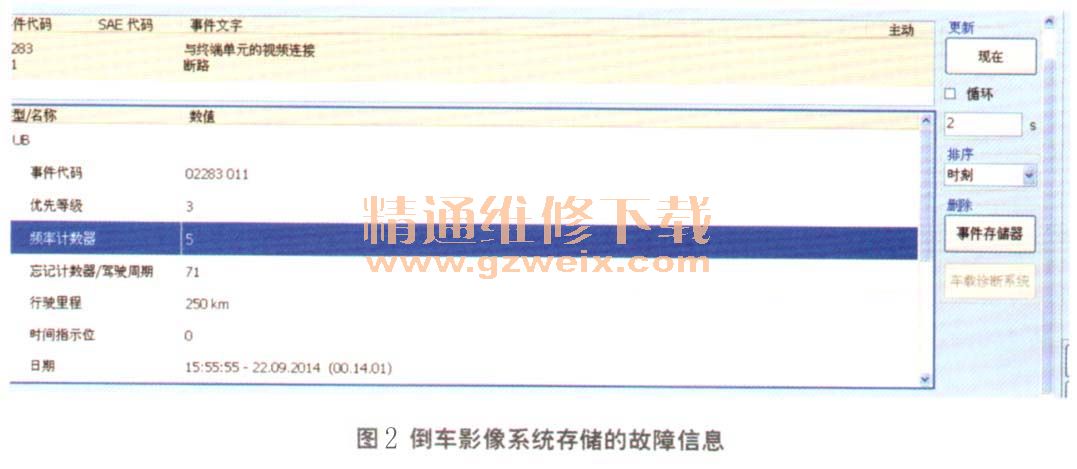

    维修人员首先用VAS6150B故障诊断仪进行故障诊断,检查倒车影像系统故障码如下:与终端单元视频连接断路(图2)。依据故障码内容检查相关电路,用万用表测量J772到后摄像头之间视频线,无断路及短路故障。考虑到J772有插入静态辅助线功能,怀疑J772到J503之间的线路故障,经检查依然没有发现问题。试换一个新的J722,故障依然。

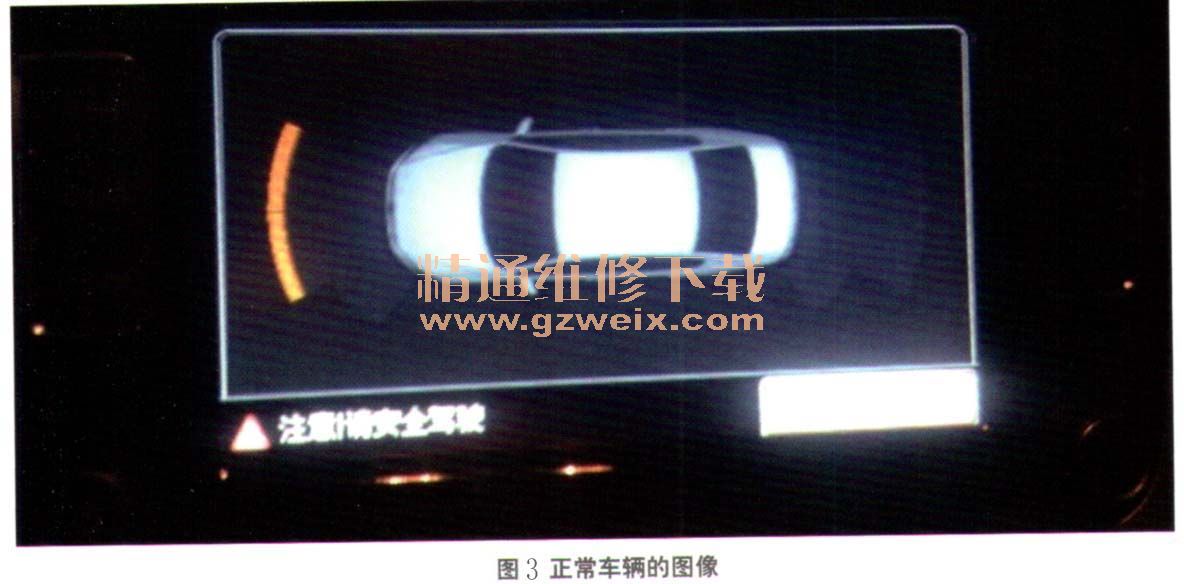

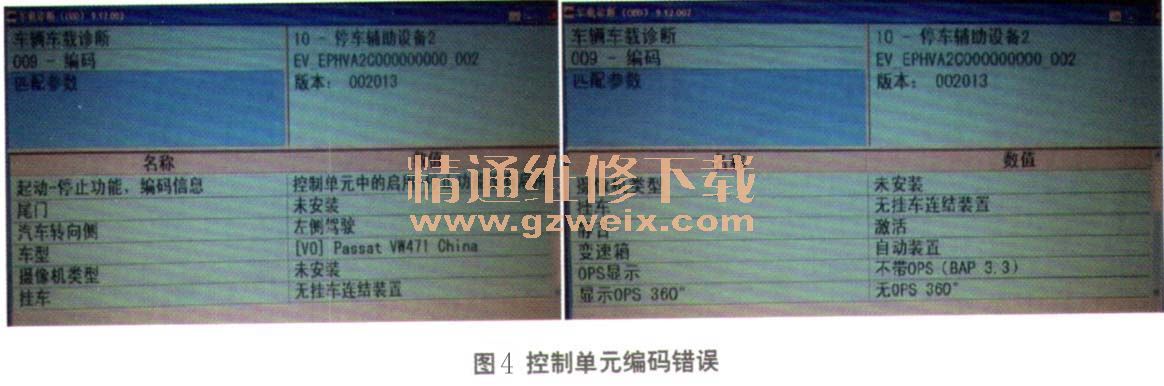

    对比同型号车辆,正常车辆有如图3所示的图像,而此车辆没有图像。因该图像与停车辅助有关,维修人员重点检查J446相关线路,无故障。最后检查J446控制单元编码,发现编码错误,摄像机类型显示“未安装”,并显示“不带OPS“及”无OPS 360°”(图4)。



    故障排除:对控制单元重新编码,倒车影像恢复正常。
    相关资料:2014年一汽大众迈腾MAGOTAN维修手册(含电路图)
