大众迈腾ELV故障导致无法启动
来源:汽车与驾驶维修  作者:佚名  2017-04-13 08:21:07

    一辆行驶里程约3200 km、装备2.0TEA888发动机和DQ380自动变速器的一汽大众迈腾B8L轿车。用户反应:该车无法启动
    检查分析:维修人员首先对故障进行确认。发现在按下启动按钮后,车辆会有几秒钟的供电,组合仪表显示“方向盘锁紧装置损坏”,并且转向系统红色报警灯点亮(图1),之后15号电便断电。

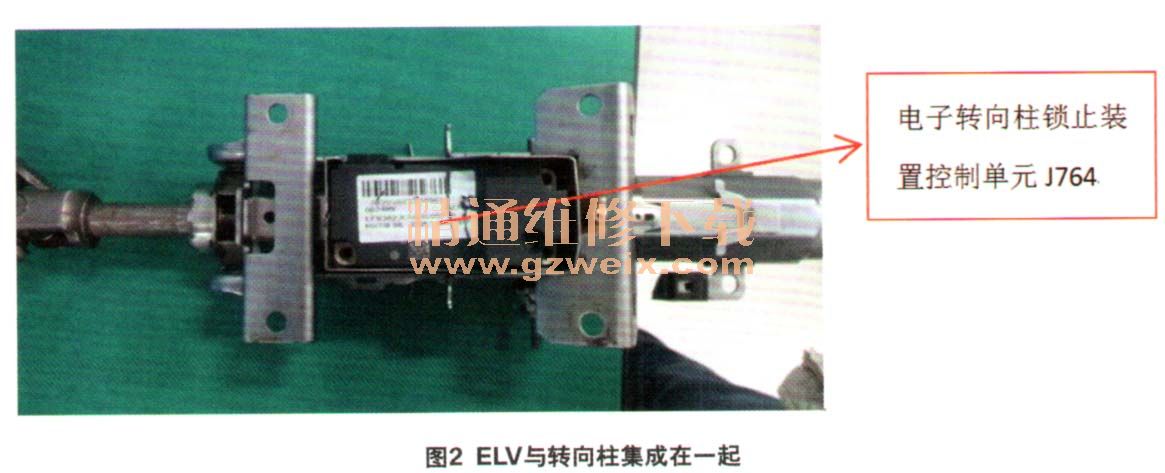

    因为没有15号电,所以无法通过故障诊断仪或电路测量得到更进一步的故障信息。通过组合仪表显示的故障信息,初步判断是电子转向柱锁止装置(ELV)出现问题。ELV与转向柱集成在一起,如图2所示。

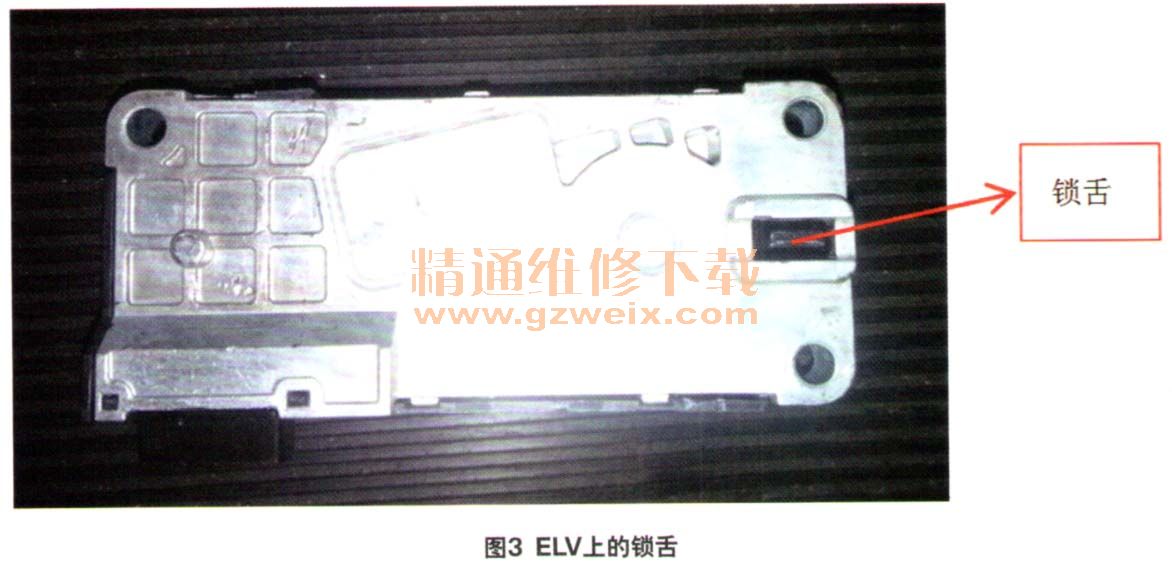

    ELV的作用是在锁车时自动对转向柱进行锁止,在车辆15号电供电后,对转向柱进行解锁。在此简单介绍一下它的结构。ELV上有一个锁舌(图3),在转向柱上有与之相匹配的锁舌窗口(图4)。当ELV锁止转向柱时,锁舌会弹出,通过锁舌窗口进入转向管柱的凹槽内,这时转向柱便无法转动了,从而起到锁止转向柱的功能。



    维修人员拆下ELV,对它及转向柱进行检查,发现转向柱的锁舌窗口明显不正常。正常情况下,锁舌窗口如图4所示,但是故障车的锁舌窗口却被堵住,如图5所示。

    会不会是这个原因导致了故障的发生呢?将ELV拆下返回厂家进行分析,在其中可以读出故障码,该故障码的产生原因是ELV连续7次无法成功执行上锁。故障码产生后,ELV会屏蔽上锁和解锁功能,从而导致车辆无法上电和启动。由此可知,锁舌窗口被堵住是造成该故障的原因。

[1] [2]  下一页
