一辆装备CGM缸内直喷发动机及DSG6挡双离合变速器的2011款大众迈腾B7L轿车。用户反映：该车打开点火开关或启动发动机后，挂入倒档无倒车影像，只显示OPS功能。
    检查分析：维修人员连接故障诊断仪VAS5052检测，6C-后视映像机系统有2个故障码：00466—由于电压过低造成功能受限未达到下限（静态）；00532—供电电压达到下限（静态）。参考故障码内容，初步判断为控制单元供电电压故障。

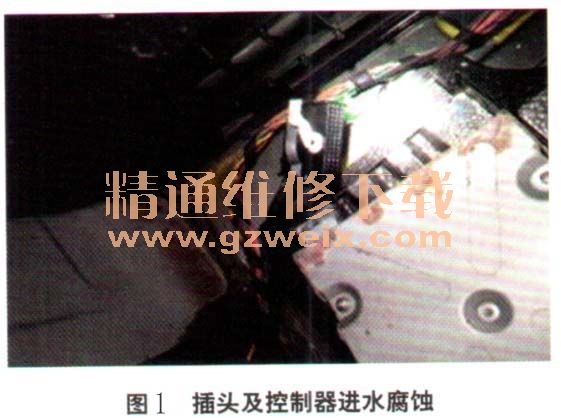

    查阅电路图，检查倒车影像控制器供电熔丝SC37电压正常，且熔丝接触良好。于是拆下行李舱右饰板，然后拆下倒车影像控制器插头检查供电是否正常，发现控制器周围有水迹，插头及控制器已腐蚀（图1）。

    由此说明为倒车影像控制单元进水导致倒车影像无法显示故障。按照常规思路，更换控制单元即可，但导致倒车影像进水的漏水点在哪里呢？如果不找到漏水点，更换控制单元后有可能再次损坏。

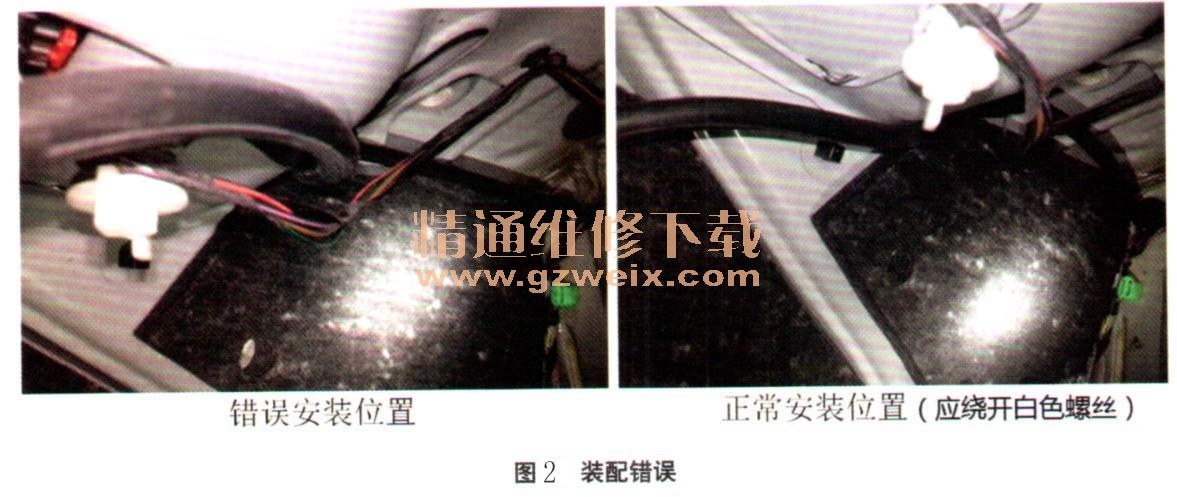

    经仔细检查发现，右后天窗排水管下端脱出，导致倒车影像控制器进水，属于装配错误所致，排水管贴紧右后灯座白色固定螺丝，导致排水口端脱出（图2）

    故障排除：更换倒车影像控制单元，修复右后天窗排水管，故障排除。
    回顾总结：通过此案例告诉我们，诊断故障一定要遵循由简入繁的诊断思路。分析上述维修过程，根据故障码内容清晰判断为控制单元供电故障，查阅电路图，顺藤摸瓜诊断即可。同时在找到故障件后，一定要分析故障件损坏的原因，此车辆若是直接更换倒车影像控制单元，天窗漏水点没有找到，新的控制单元更换后将再次损坏。
