一辆行驶里程约600km的2016款大众全新宝来轿车。该车组合仪表多个故障灯报警，且变速器进入应急3挡模式。
    故障诊断：用ODIS读取故障代码，发现发动机控制单元、变速器控制单元、ABS控制单元、安全气囊控制单元及组合仪表控制单元中均存储了驱动数据总线损坏的故障代码，由此推断驱动总线上的某个控制单元损坏或数据总线存在断路或短路故障。

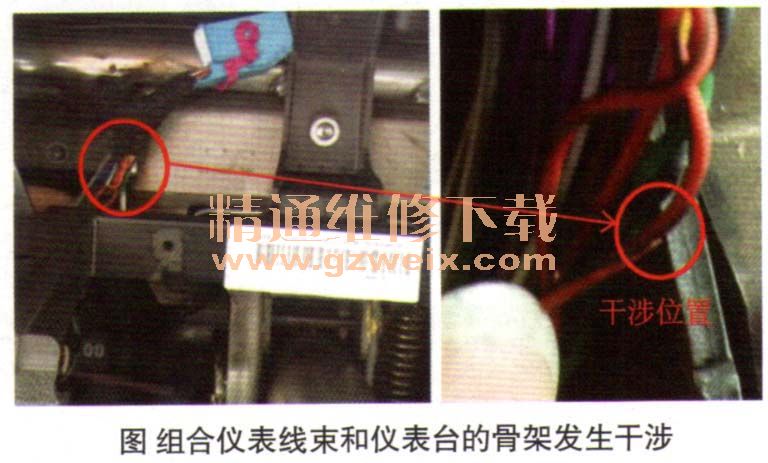

    测量驱动CAN线上的电压，发现CAN-H线对搭铁短路。仔细检查相关线束，最终发现组合仪表线束和仪表台的骨架发生干涉（图1），导致CAN-H线对搭铁短路。

    排除方法：修复破损的线束，并重新固定可靠。
    相关资料：2016年大众原厂维修信息系统ELSA 5.3
