大众CC加装自动泊车系统后中控显示屏幕上无三线图像显示
来源:汽车与驾驶维修  作者:佚名  2017-06-20 11:24:55

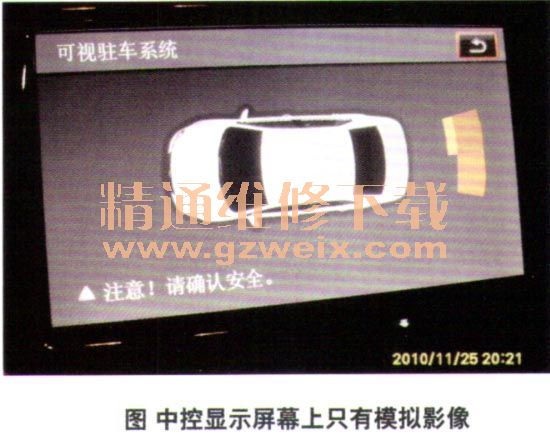

    一辆装备CGM缸内直喷发动机及7挡双离合器变速器的2010款大众CC轿车。用户反映该车在4S店加装自动泊车系统后,中控显示屏幕上无三线图像显示,只有模拟影像(如下图)。

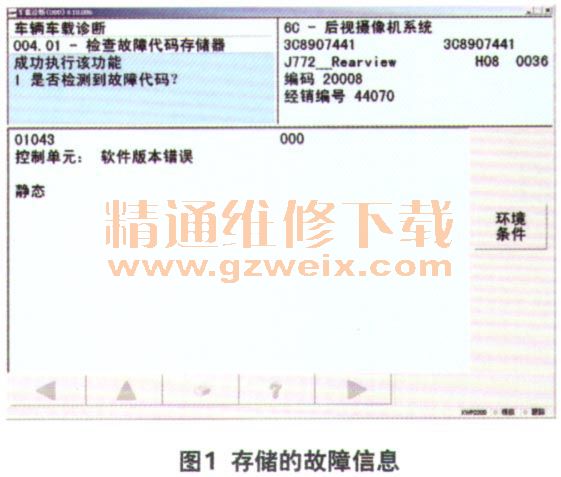

    检查分析:维修人员用故障诊断仪检测后视摄像机,故障码如下:“01043-衬空制单元软件版本错误,静态”,无法消除(图1)。根据生产厂家技术指导文件,此类故障因改装造成编码错误导致,必须重新对控制单元进行编码。

    维修人员用VOlkswagen盘进行故障引导,诊断界面提示:“为消除故障码需重新对网关进行编码”(图2),由此说明网关编码错误。于是对网关重新编码,具体编码过程如下。

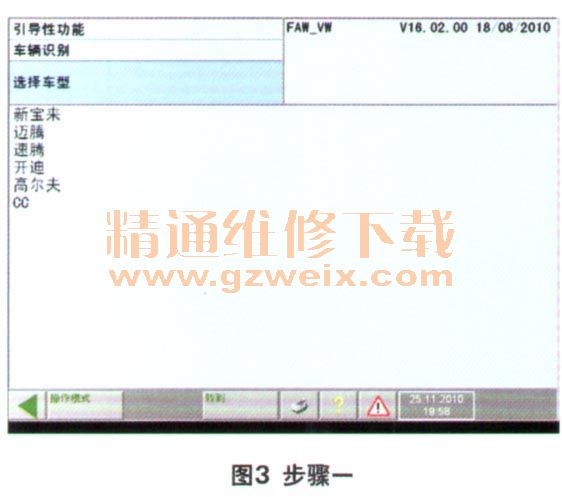

    ①选择车型“CC”(图3)。

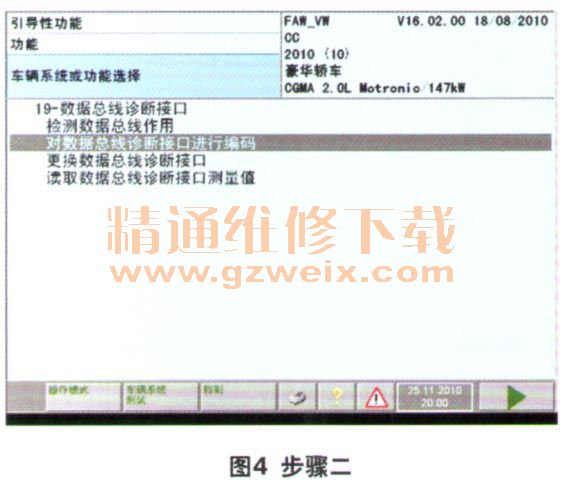

    ②选择“对数据总线诊断接口进行编码”  (图4)。

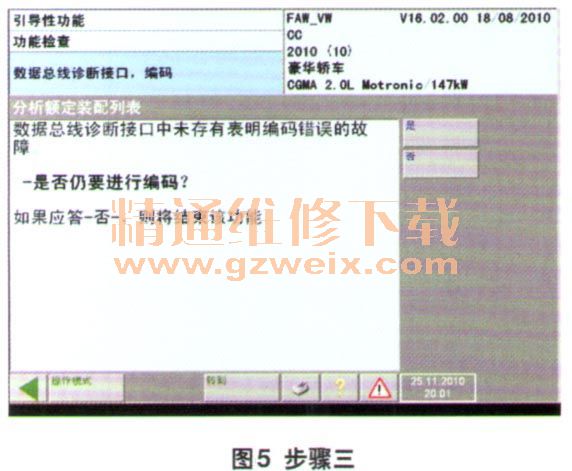

    ③在“是否仍要进行编码”选项下,选择是(图5)

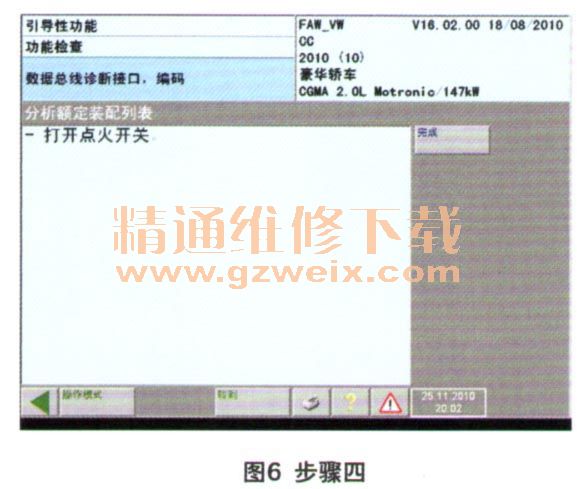

    ④根据界面提示,打开点火开关(图6)。

    ⑤界面提示“根据装配列表识别到下列系统已编码”并显示已编码的系统列表,此时选择“完成”(图7)。

[1] [2]  下一页
