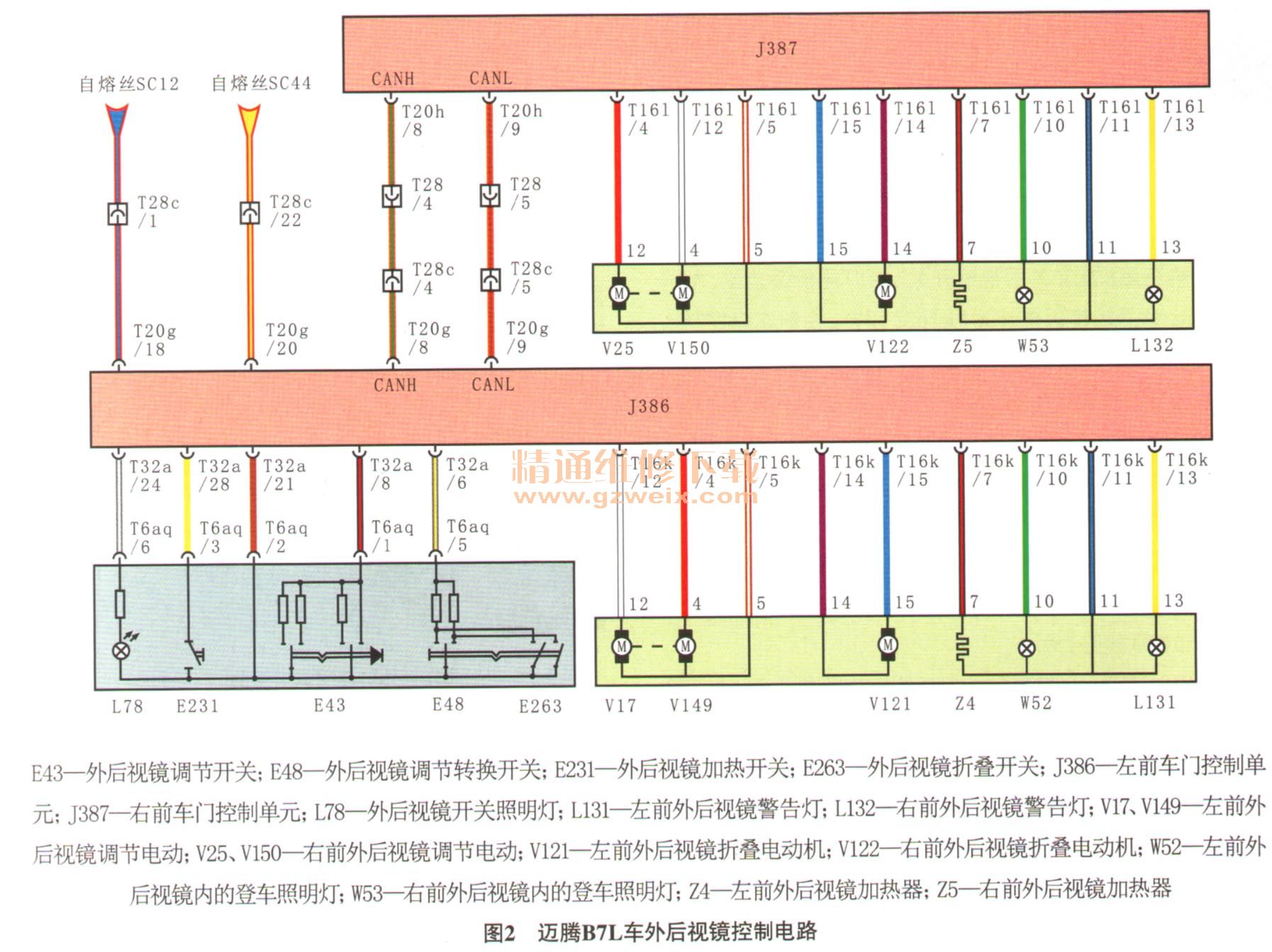

旋转迈腾B7L车外后视镜开关（图1）至折叠挡位，如图2所示，外后视镜折叠开关（E263）闭合，左前车门控制单元（J386）接收到外后视镜折叠请求信号后控制左前外后视镜折叠电动机（V121）工作，同时J386通过CAN通信将外后视镜折叠请求信号发送至右前车门控制单元（J387），由J387控制右前外后视镜折叠电动机（V122）工作。若外后视镜出现无法折叠的故障，可能的故障原因有：E263故障；外后视镜折叠电动机故障；车门控制单元故障；线路（包括E263输出信号线路、折叠电动机控制线路及车门控制单元的供电和搭铁线路）故障。



    下面以迈腾B7L车左前外后视镜无法折叠为例，介绍此类故障的诊断方法。
    （1）检查J386的供电熔丝SC12和SC44是否存在松脱或熔断现象。

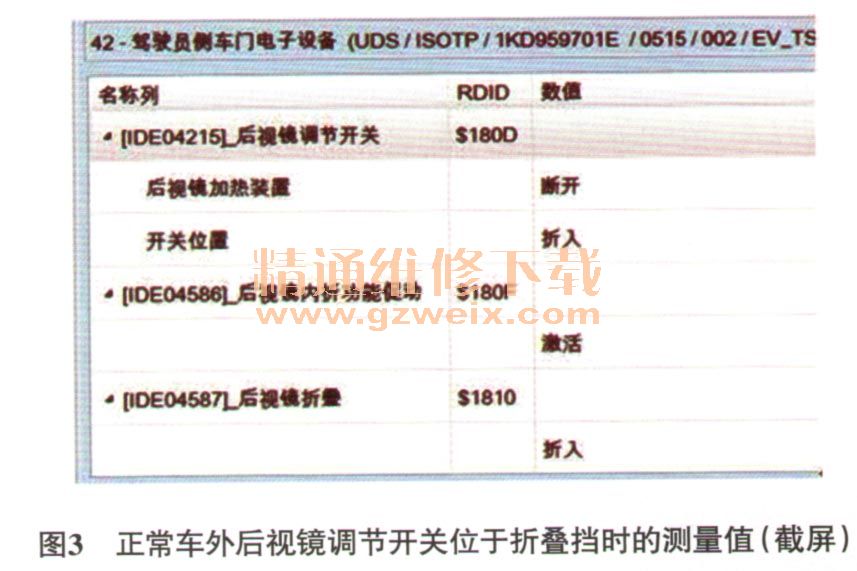

    （2）连接故障检测仪，进行外后视镜折叠作动器诊断（进入引导型功能，选择“输出诊断测试模式升后视镜的功能”），查看左前外后视镜能否正常向内折叠，若可以正常折叠，则说明V121、J386及其相关线路均正常。此时进入J386，读取外后视镜调节开关的测量值，将外后视镜调节开关旋转至折叠挡，若开关功能正常，则“开关位置”显示为“折入”“后视镜内折功能促动”显示为“激活”，“后视镜折叠”显示为“折人，（图3）；若开关功能存在故障，则测量值不会变化，应检查E263与J386间的线路是否存在故障，若可排除线路故障，更换外后视镜调节开关。

    （3）若进行外后视镜折叠作动器诊断时左前外后视镜无法正常折叠，应注意观察当作动外后视镜折叠时，左前外后视镜折叠电动机是否有动作的声音，如果有动作的声音，则可确认外后视镜内部折叠电动机存在机械故障，应更换左前外后视镜总成；若左前外后视镜电动机不存在机械故障，应检查左前外后视镜电动机与J386间的线路是否存在故障，若可排除线路故障，更换J386。
