一辆行驶里程约3.9万km的大众迈腾B7L轿车。该车仪表盘上的ESP警告灯常亮,仪表盘显示屏显示“故障ESP”。
故障诊断:正常情况下,发动机运转后,ESP警告灯应熄灭,ESP自动启用。在发动机运行时,如果仪表盘上的ESP警告灯常亮,则说明ESP已停用,此时,ESP将不能稳定车身,车辆在某些行驶状况下可能出现打滑的风险。
使用5052A检测,在制动器电子系统中有2个静态故障代码(图1):一个是故障代码00642,含义是“右前EDL转换阀一N166损坏静态”;另一个是故障代码00003,含义是”控制单元损坏静态”。

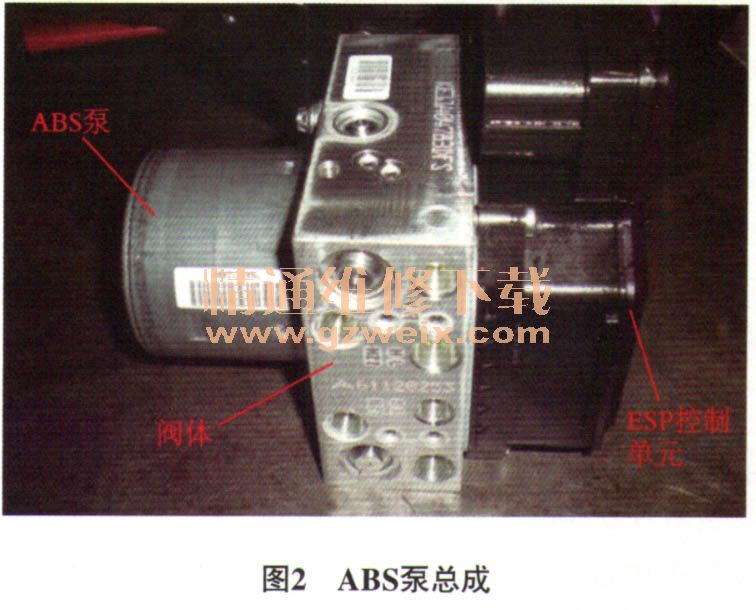

检查ESP控制单元线束的连接状况,良好。根据故障代码提示,“前EDL转换阀一N166损坏”与“控制单元损坏”均发生在ABS泵总成(图2)、 ABS泵、阀体、ESP控制单元集成于一体)内部,怀疑该总成内部损坏,ESP控制单元激活仪表盘上的ESP警告灯报警。
故障排除:更换ABS泵总成后试车,ESP警告灯熄灭,故障排除。
案例延伸ESP作为ABS一项重要的安全扩展功能,为保持其运行稳定性,需要定期检查和维护,尤其是其中的工作介质,一定要选择符合车辆运行要求的制动液,并建议每2年或4万km检查并更换制动液。德国力魔制动液DOT5.1(图3)具有非常稳定的干湿平衡回流沸点,能确保ABS及ESP功能稳定运行。
