为了弄清该车型换挡机构和通信信号定义，笔者查阅该车型维修资料得知，转向柱控制单元（J527）通过接收P挡锁止开关（F319）的信号来控制车钥匙防拔出锁止电磁阀（N376），如图6所示。只有当换挡杆处于P挡时，才允许拔出车钥匙。

    变速器控制单元（J743）根据换挡杆位置、制动开关、车速等信息来确定锁止或释放换挡杆锁。锁止和释放换挡杆信息会通过驱动CAN总线传递给换挡杆控制单元（E313），E313通过换挡杆锁止电磁阀（N110）来锁止或释放换挡杆。
    如图7所示，在P挡和N挡时的换挡杆锁止形式有所不同：换挡杆只要处于P挡，如果没有制动信号，N110就会断电，从而锁止换挡杆；而当换挡杆处于N挡时，如果停留时间超过2s，且车辆静止，N110则通电，换挡杆锁止。

    结合故障现象、故障代码以及车钥匙锁止和换挡杆锁止的控制原理进行分析，认为E313工作异常，无法向J743、J527及组合仪表（J285）发送挡位信号，导致车钥匙无法拔出，换挡杆无法移动，且组合仪表上的挡位指示灯闪烁。进一步分析可能的故障原因有：E313的供电、搭铁及通信线路存在故障；E313损坏。

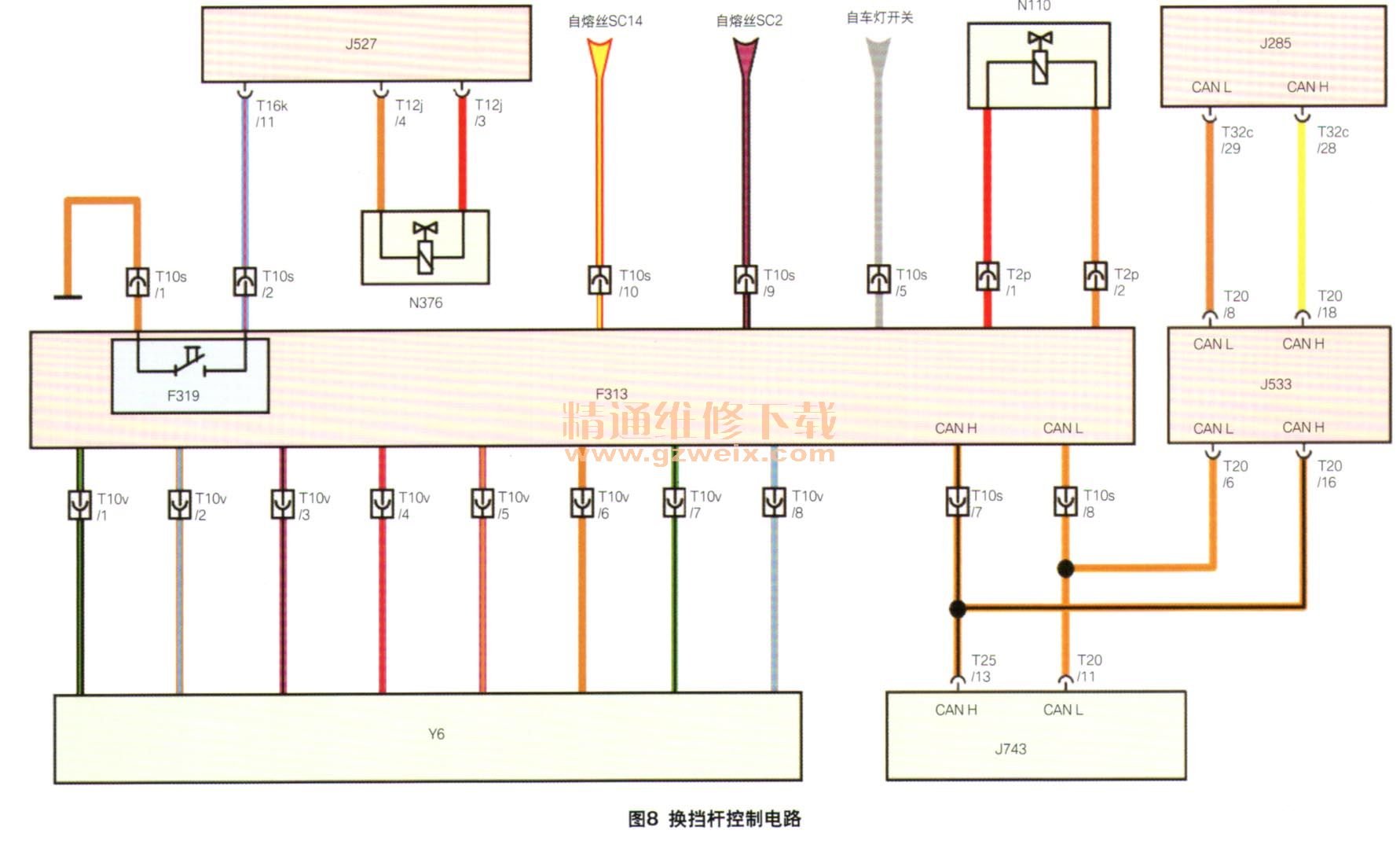

    根据换挡杆控制电路（图8），断开E313的线束插接器T10s（图9），接通点火开关，测量T10s的9、10号端子间的供电，为蓄电池电压，正常。测量1号端子与搭铁间的导通情况，导通良好。测量7、8号端子间的电阻，约为59Ω。分别测量7、8号端子与搭铁和电源的导通情况，均不导通。以上测量结果说明E313的供电、搭铁及通信线路均正常。



    考虑到J527中的故障代码02413提示P挡锁止开关（F319）对搭铁短路，于是进行了测量，确认F319及其线路均不存在对搭铁短路的问题。诊断至此，可以推断是E313损坏。
    故障排除：由于E313、F319、N110及Y6等均集成在换挡杆总成上，于是决定更换换挡杆总成（图10）。更换换挡杆总成后试车，换挡正常，车辆行驶也正常，故障确认排除。


相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
