一辆装备BYJ缸内直喷发动机的2013年大众迈腾B7L轿车。用户反映:该车操作换挡杆无法挂入S挡位置,当处于P挡位置时,车辆出现溜车现象(P挡无法锁止)。

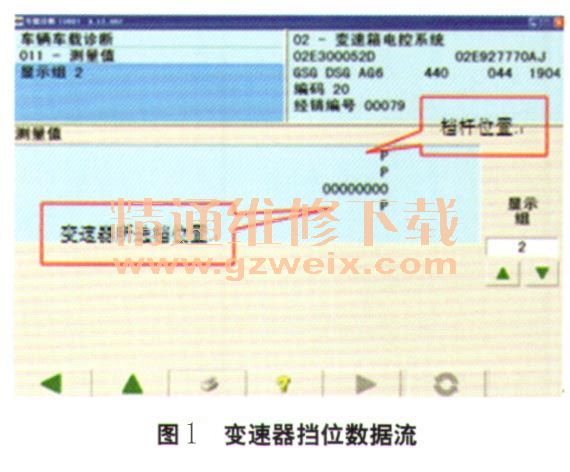

检查分析:维修人员连接故障诊断仪5052A对变速器控制单元进行诊断,无故障存储。读取变速器挡位数据流,P挡位置指示与实际相符合(图1)。

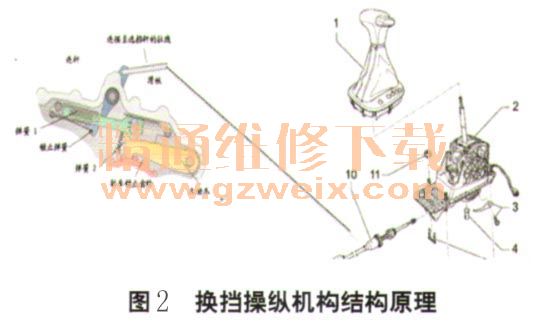

关于02E变速器挡位操作机构,自学手册中明确说明,换挡操纵机构和变速器控制单元之间并没有机械连接(也就是所谓的“有线式换挡”)。换挡操纵机构中有一个电子控制单元E313,用于确定换挡杆位置,然后通过驱动CAN总线将换挡杆位置信息传给变速器控制单元J743。变速器控制单元依照信息情况进行挡位切换控制,变速器换挡杆拉索只起P挡机械驻车作用(图2)。
根据上述变速器换挡杆原理,变速器换挡杆无法挂入S挡位置,且处于P挡位置时车出现溜车现象,两者同时出现,据此分析与变速器无关联,判断为变速器换挡杆拉索调整不当或损坏导致。参照维修手册,按照如下步骤重新对换挡操作拉索进行调整(图3)。
(1)将换挡杆置于P挡位置。
(2)松开调整螺栓,将拉索安装到变速器上并用防松垫片A和B固定。
(3)向后压变速器上的操纵杆,从而将变速器挂入P挡。
(4)用13 N·m的力矩拧紧调整螺栓。
故障排除:重新调整换挡拉索后,故障排除。
回顾总结:该故障是由于换挡杆拉索内部行程发生变化,导致换挡机构及相连的P挡锁止机构行程错位,换挡杆无法挂入S挡位,P挡位置时出现溜车故障。通过此案例告诉我们,DSG变速器换挡拉索与普通自动变速器换挡拉索作用原理不同,自动变速器拉索不仅有P挡机械锁止作用,同时连接液压阀体,起着机械调压作用,而DSG变速器换挡拉索仅有P挡锁止功能。了解清楚两者工作原理,排除故障就变得简单了。
相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
