一辆装备CFBA发动机及7挡DSG变速器的2014年大众速腾轿车。客户反映：启动车辆后5～10s左右自动熄火故障；
    检查分析：维修人员连接诊断仪检查故障代码如下：启动机点火开关不可信信号（图1）。

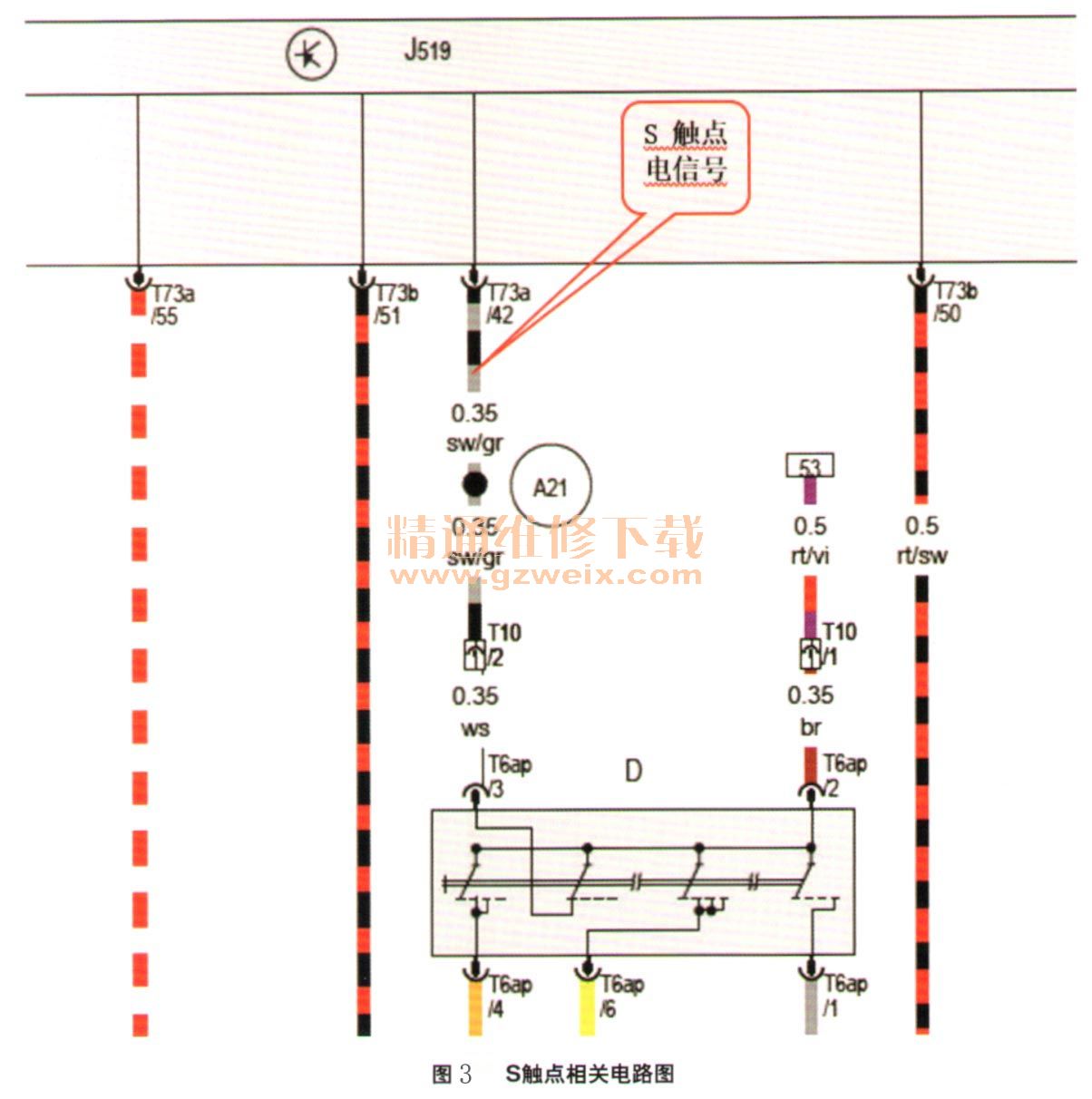

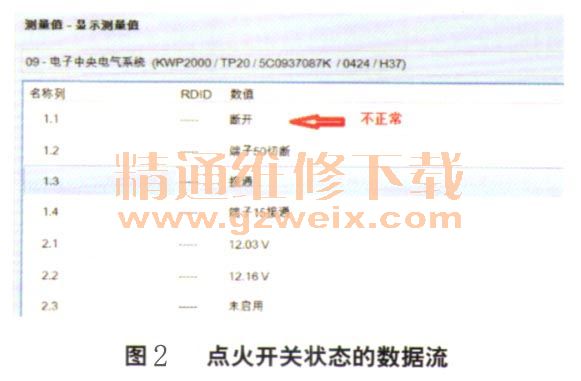

    根据故障码内容，读取点火开关状态（15电接通时）的数据流（图2），第一区为S触点信号：断开（正常值应为接通）。查阅电路图，发现点火开关S触点电连接J519中央电器控制单元（图3）。



    多次启动点火开关，点火开关出现发热故障。测量点火开关2号端子与3号端子之间电阻为275 Ω（不正常数值），说明点火开关内部接触不良。
    更换点火开关后，故障依旧。再次查阅电路图，检查点火开关至J519中央电器控制单元线路中间结点A21线路状态，导航机连接结点A21及S角虫点线束无短路故障（图4）。当断开点火开关S触点线束或拔下DVD导航插接器后，点火开关无发热现象，同时车辆自动熄火故障消失。于是对相关线路进行检查，在连接DVD导航并断开点火开关插接器状态下测量S触点线束与接地之间电阻为0.5Ω，数据异常，再次拔下DVD导航插接器，测量S触点线束与地之间电阻为无穷大，由此证明此故障为加装DVD导均亢导致。

    故障排除：该故障时由于加装DVD导航内部S触点搭铁所致，更换点火开关，并重新更换一台新的DVD导航机，故障排除。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
