根据画出的电路简图来看,左右大灯各有两条线路与J519连接。实车测量发现J519与大灯连接的两条线路,在点火开关打开的状态下均有15正电输出。由于是偶发性故障,根据故障码和专用诊断仪的故障导航功能均不能准确地判断故障点,维修人员尝试清除故障码,再次反复开启大灯实验各种功能均正常;路试故障也没有再现。
维修人员根据故障码进行分析,将故障范围锁定在以下几方面:
(1)保险丝SC36到右前大灯插脚之间的供电线路故障;
( 2 ) J519到右前大灯之间的两条供电线路故障;
(3)J519或右前大灯本身故障(由于是偶发性故障,此两种问题出现的可能性较小)。
通过以上故障范围分析,维修人员决定利用逆向验证的方法判断该故障,假设右前大灯上述供电线路断开,观察故障现象及故障码,是否能够与抱怨故障吻合。根据由简到繁的检查方法,逐条线路进行断路实验,发现断开右前大灯MX2插接器上的T14k/8接脚时,故障现象与抱怨内容吻合。使用VAS6150B检查发现故障码也与之前检查的故障码一致。分别断开其他几条线路试验,所生成的故障码与之前检查的故障码有偏差。
通过以上实验说明,问题应该出现在了右前大灯T14k/8接脚的供电线路中。经过仔细检查,发现大灯插接器的T14k/8脚存在接触不良现象。分析是大灯MX2插接器的T14k/8脚存在接触不良现象,导致以上偶发故障的产生。通过与用户沟通了解到,此车故障是在一次前部事故维修后行驶一段时间出现的,事故维修更换过大灯及插接器,分析是在事故维修过程中维修人员维修处理不仔细造成的。

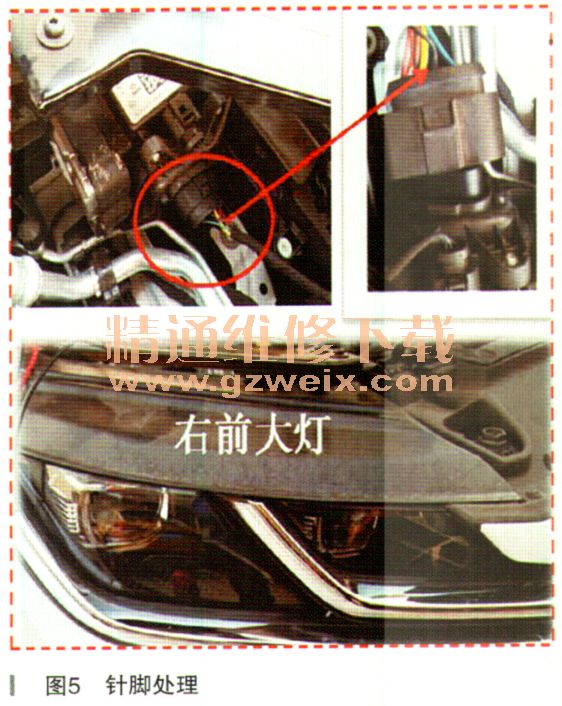

故障排除:处理大灯插接器的针脚,如图5所示。

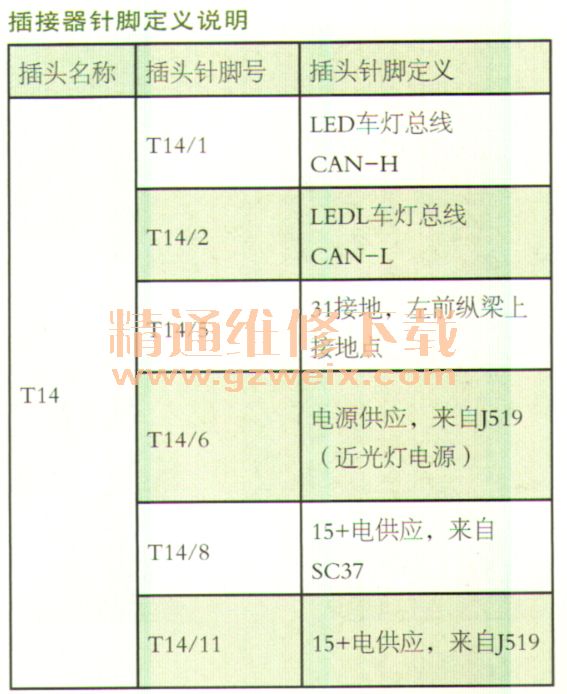

故障总结:由于全新一代CC大灯与B8车型的控制有明显的差异,为了便于后续维修以及故障的排查,特进行了如下总结,记录了大灯插接器针脚定义,如表所示。
