一辆行驶里程约6万km的2012年一大众速腾轿车。用户反映:该车仪表板灯光报警,右前转向灯常亮,拨掉钥匙也会常亮。
检查分析:维修人员接车后首先使用诊断仪检测到:右前转向灯电路电气故障,静态;右前转向信号灯对正极断路或短路,间歇性。首先要了解该车转向灯的工作原理,其工作路径为“转向灯开关—转向柱控制单元J527—车身控制单元J519—转向灯”。

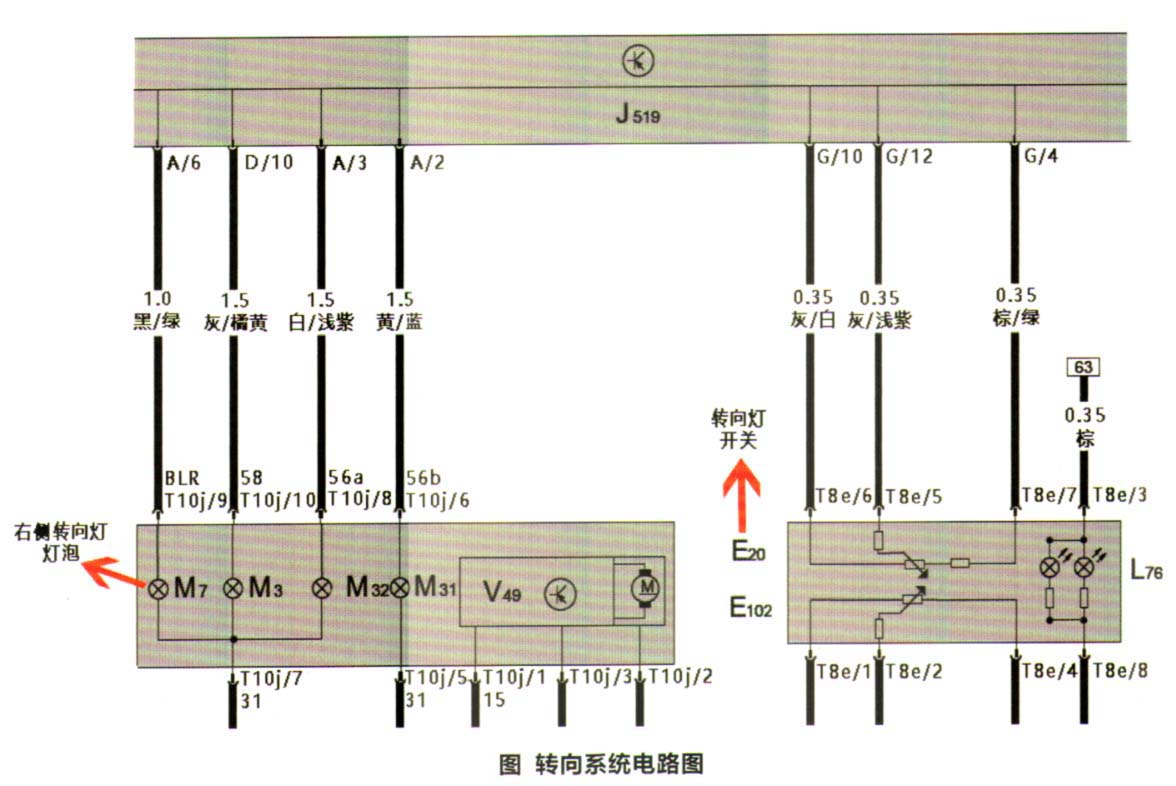

当打开右侧转向灯开关时,发现右侧其他转向灯闪烁正常,说明从转向灯开关到J519输出的信号正常,初步怀疑J519自身出现故障或从J519到右前转向灯线路出现故障。从电路图可以看出,故障有可能发生在A/6至T1 0j/9之间的线路上(图1)。检查A/6至T1 0j/9之间线路,无断路和短路的情况。量取J519右前转向灯A/6输出端的电压,正常在没打开转向灯的时候,此端子是无电压输出的。但是在测量时,发现此端子有电压输出,所以基本可以确认是J519自身出现了故障。
故障排除:更换车身控制单元J519后试车,故障排除。
