大众高尔夫1.4T发动机EPC灯亮及中央故障灯报警
来源:汽车维修  作者:佚名  2020-08-22 09:28:29

     一辆行驶里程约9.8万km、配置1.4T CSTG发动机与7速双离合变速器的2014款大众高尔夫7。客户反映:该车行驶中踩下加速踏板发动机加速不良,发动机最高转速在2000r/min左右;仪表上EPC灯常亮、中央警报灯报警。

    故障诊断与排除:试车,故障现象与客户描述一致,EPC和中央警报灯报警,发动机有加速不良,转速限制现象,首先使用诊断仪6150B检查发动机的故障码。发动机控制单元中显示P2122000加速踏板位置传感器信号太小和P212700节气门储板传感器2信号太小故障码。制动电子装置ABS系统中故障显示U112300数据总线接收到的故障值和U 112200数据总线不可靠信号主动嘟态故障码。动力转向系统44中故障显示U 112300数据总线接收到的故障值主动/静态。
    出现多个系统的故障码,其中有发动机系统功能与通讯故障码,结合到故障现象出现的发动机加速不良与发动机控制单元中显示P2122000加速踏板位置传感器信号太小和P212700节气门/踏板传感器2信号太小故障码,根据故障诊断先易后难的原则,优先查找发动机的故障。使用诊断仪6150B从发动机控制单元内读取节气门位置传感器的数值正常,油门加速踏板位置2的数值在反复踩下加速踏板时不变,正常车标准为14.5%,此车显示0%9属于不正常。

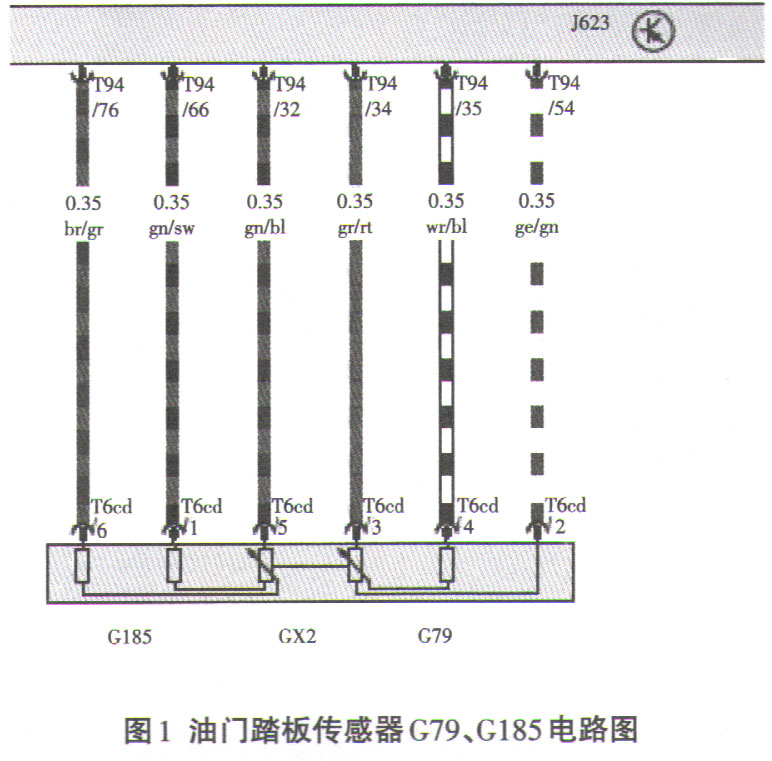

    根据图1所示电路图,用万用表探针在线测量的方式测量检查油门踏板传感器G79、 G185,油门加速踏板位置2的数值异常。首先测量T6cd/1与T6cd/5电压为4.98V,属于正常,说明油门踏板传感器G185的供电、搭铁均无异常。测量T6cd/6电压与T6cd/5电压,在反复踩下加速踏板电压在0~2.1V之间变化,说明油门踏板传感器G185有信号输出;测量油门踏板传感器G79的供电、搭铁、信号电压也是正常的,连接V.A.G1594C. V.A.S1598工具后,在反复踩下加速踏板测量发动机控制单元J623的T96/67电压不变,G185信号(T6cd/6)没有传递给发动机控制单元J623,检查线束时,发现油门加速踏板位置的插接器的插头T6cd/6线束稍微用力能把线束从插接器中插头拉出,线头断裂处有氧化情况。
    修复损坏的线束后油门加速踏板位置2的数值恢复正常,故障排除。

    维修小结:对于电控系统故障,仪表上有明显的故障指示,同时存在有网络与发动机功能性故障码时,首先检测该车的发动机故障码,结合电路图缩小故障范围,进一步诊断。最后是由于油门踏板传感器插头T6cd/6线束断路,导致G185的油门踏板信号无法传递给发动机控制单元J623导致出现故障,而ABS控制单元和动力转向控制单元故障码是由于发动机故障导致,发动机控制单元故障排除后其它控制单元的故障也随之消除。
