摘要:J329(15#供电继电器)继电器故障导致起动机不工作、驻车制动器EPB故障、气囊单元无通讯。
故障诊断过程:

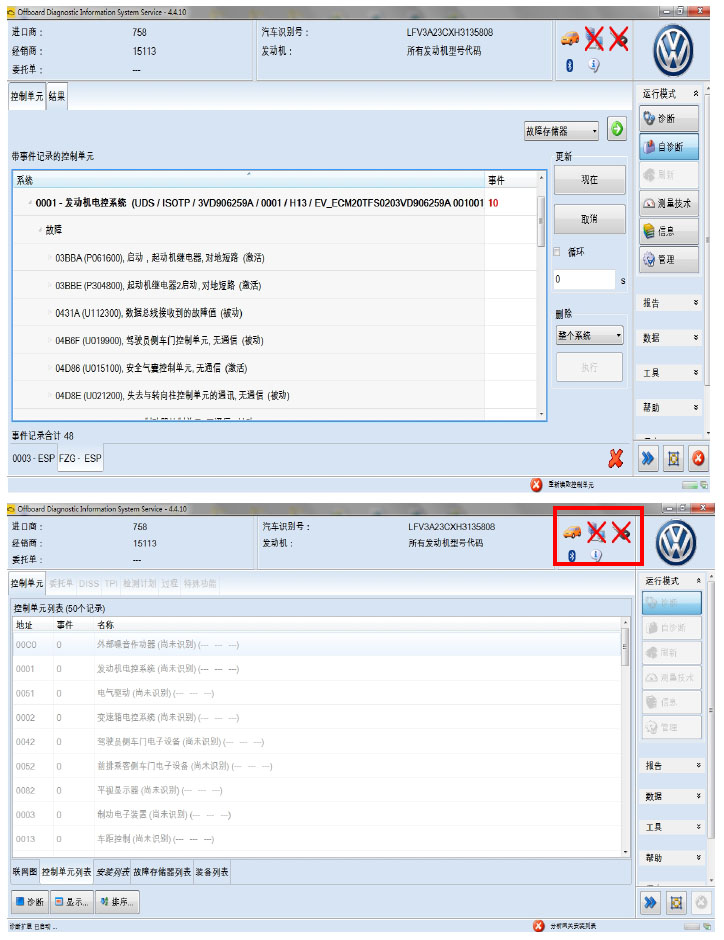

使用VAS6150日诊断发现有多个故障码:
01:p304800:起动继电器2对地短路!
P061600:启动,起动机继电器对地短路
U015100:安全气囊控制单元无通信
U112300:数据总线接收到的故障值。
U021200失去与转向柱控制单元的通讯,无通信
03
ABS系统:C115614: AUTO HOLD按钮灯断路树地短路主动静态。
U112100:数据总线丢失信息
08空调系统:B10AE31:高压传感器没有信号主动静态。
19网管:U015100:安全气囊控制单元无通信,
U104E00:并行停车辅助设备控制单元无通信
故障诊断分析:
可能原因:
1起动机继电器。
2控制单元供电、接地线。
启动车辆时现象为:
1起动机无反应。
2诊断系统进入但是诊断仪界面显示钥匙断开状态。
3电子驻车故障报警。
4启动车辆时仔细观察启动按钮按下的瞬间电瓶指示灯熄灭。
新车型,此时故障陷入不可理解模式。什么原因导致呢,带着疑问翻阅电路图,先从起动机这里往上查找维修的思路,以及翻阅7月份高尔夫MQ日车型培训的资料及课堂笔记。

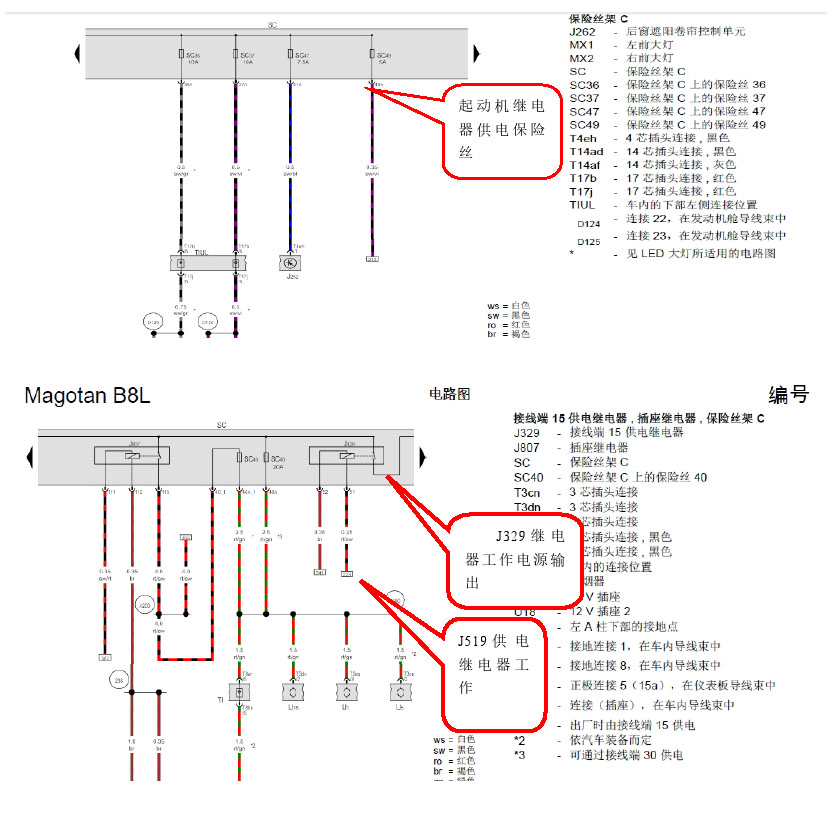

首先根据电路图从起动机部分查找,检查起动机继电器供电SC49没有电压,保险导通正常。
查阅高尔夫7MQ日培训资料手册及课堂笔记
故障排除:由于15电供电继电器J329内部烧蚀,导致无电输出到J519,无SC49保险无电无法给启动继电器供电,从而
无法启动车辆,更换J329继电器,排除故障。
故障诊断处理方法:依照维修手册找到J329继电器。更换继电器故障排除。
案例点评和建议:通过VAS6150B来读取故障码,和MQB新车型培训资料,课堂笔记和实操记录等,快速找到故障点。为用户车辆快速维修好,提升满意度,避免用户抱怨。
