故障现象：有时仪表提示“请检查右前近光灯、故障大灯随动（AFS)”，外侧大灯不亮；内侧大灯、驻车灯、转向灯亮，重新启动发动机后故障消失。但维修人员检查时所有灯光均正常。

故障诊断过程：

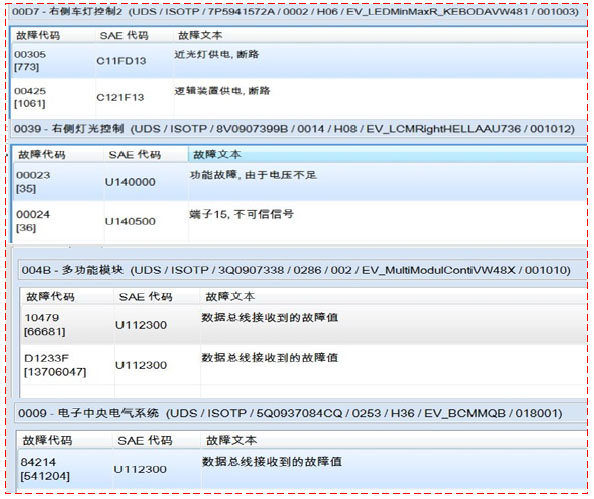

    首先使用VAS6150日检查，发现在下列控制单元中存储有故障码（见下图）：

    39: U140000功能故障，由于电源不足；U140500端子15，不可信信号；

    09: U112300数据总线接收到的故障值；

    4B: U112300数据总线接收到的故障值；

    D7: C11 FD13近光供电，短路；C121F13逻辑装置供电，短路。

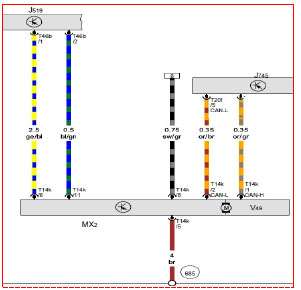

    接着维修人员查阅该车型的电路图（见下图），注：此车型大灯上插接器上只有六条线与车身线束连接，与B8车型及之前的CC车型大灯控制线路有明显的区别。

大灯上有六条线路：

·一条供电线路（连接SC36)；

·一根接地线路（在右前纵梁上接地）；

·两条CAN总线（车灯CAN总线）；

·两条线路与J519相连接；（电路图中没有标注此两条是起什么作用的）。

两条线路与J519相连接；（电路图中没有标注此两条是起什么作用的）。

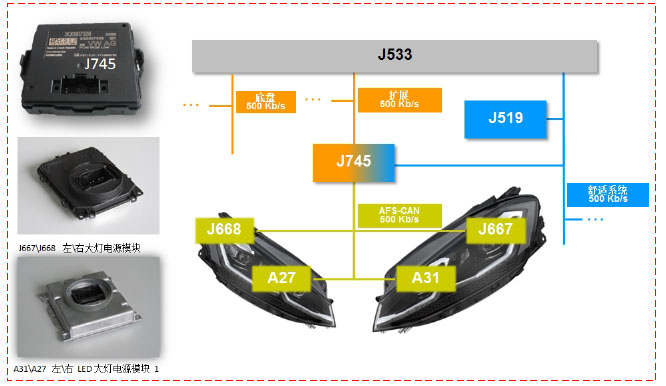

    此车型大灯时如何控制的呢？维修人员决定对其进行分析验证。在验证之前维修人员首先思考了该车型前照灯的控制网络结构（如下图）。两个前大灯：每个大灯上均有一个大灯电源模块、一个LED大灯电源模块（并具备了自诊断功能尧弯道灯和大灯照明距离调节控制单元J745（即多功能控制模块）上连接有两路CAN总线：扩展CAN总线、舒适CAN总线，J745控制点亮相应灯光需要通过CAN总线接收的信号有：车灯开关信号、转向灯开启信号、远光开关信号、应急开关（双闪开关）信号、方向盘转角信号、车身高度传感器信号（用于自动大灯照明距离调整）、行驶档位信息等。
